“ГОСТ 25726-83. Государственный стандарт Союза ССР. Клейма ручные буквенные и цифровые. Типы и основные размеры”
(утв. и введен в действие Постановлением Госстандарта СССР от 14.04.1983 N 1845)
(ред. от 01.01.1989)



Утвержден и введен в действие

Постановлением Госстандарта СССР

от 14 апреля 1983 г. N 1845



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КЛЕЙМА РУЧНЫЕ БУКВЕННЫЕ И ЦИФРОВЫЕ



ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ



Letter and numerical hand stamps.

Types and basic dimensions



ГОСТ 25726-83





Группа Г24



ОКП 39 2625



Дата введения

1 июля 1984 года



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.

Разработчики: Г.А. Астафьева, Т.П. Темчина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.04.1983 N 1845.
3. Срок проверки – 1994 г., периодичность проверки – 10 лет.
4. Взамен ГОСТ 15999-70 (в части разд. 1).
5. Ссылочные нормативно-технические документы





6. Переиздание (май 1991 г.) с Изменением N 1, утвержденным в январе 1989 г. (ИУС 4-89).



1. Настоящий стандарт распространяется на ручные клейма для нанесения букв и цифр с высотой шрифта от 2 до 12 мм на металлические и неметаллические поверхности изделий, изготовляемые для нужд народного хозяйства и экспорта.

Стандарт не распространяется на поверительные клейма.

2. Буквенные и цифровые клейма должны изготовляться типов:

– стальные;

– со вставками из твердого сплава.

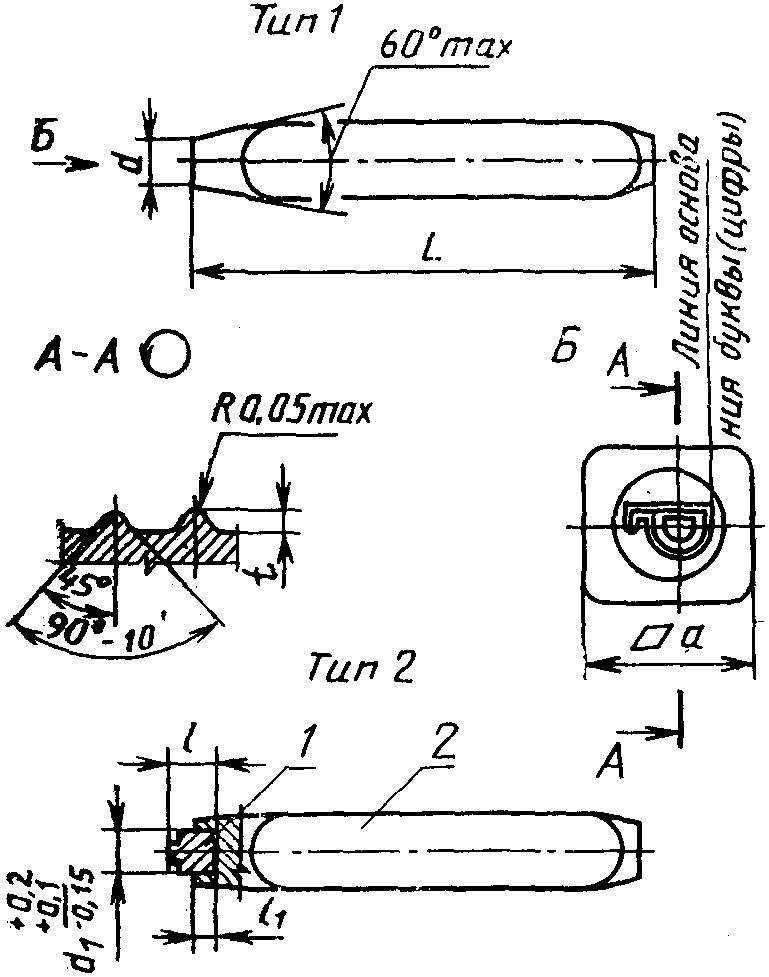

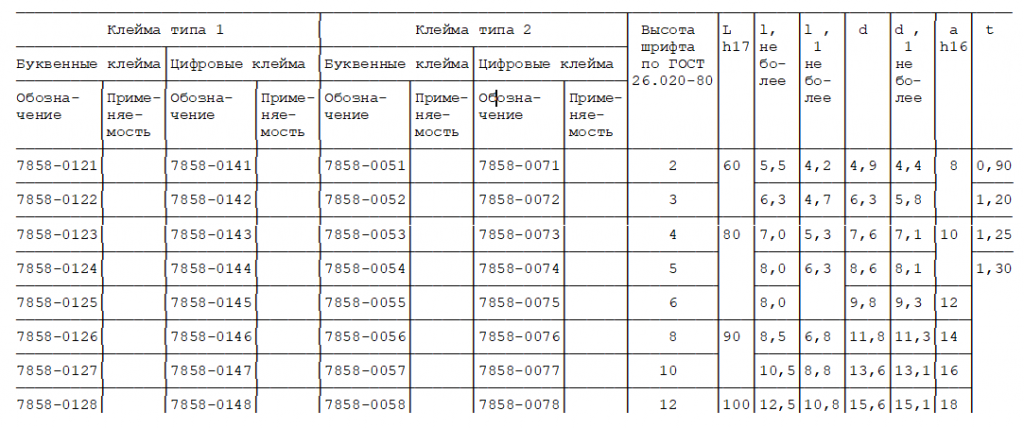

3. Основные размеры клейм должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. N 1).







1 – вставка; 2 – державка



Примечание. Торец рабочей части клейм допускается изготовлять квадратным с размером стороны, равным d.





4. Шрифт – по ГОСТ 26.020-80.
5. Комплект буквенных клейм должен состоять из 30 клейм с буквами алфавита от А до Я, исключая буквы Ё, Ъ и Й, а цифровых – из 10 клейм с цифрами от 0 до 9.

Допускается по требованию заказчика изготовлять комплекты буквенных клейм из 33 клейм с буквами от А до Я, цифровых – 9 клейм с цифрами от 0 до 8 или отдельные буквенные и цифровые клейма, а также клейма с державками круглого сечения со снятой лыской.

Пример условного обозначения комплекта буквенных клейм со вставками из твердого сплава ВК8, типа 2, с высотой шрифта 5 мм, с хромовым покрытием толщиной 1 мм с подслоем никеля 12 мм:



Клеймо 7858-0054 ВК8-Х1Н12 ГОСТ 25726-83



(Измененная редакция, Изм. N 1).

6. Размеры шрифта на клеймах указаны в рекомендуемом Приложении.
7. Технические условия – по ГОСТ 25727-83.











Приложение

Рекомендуемое

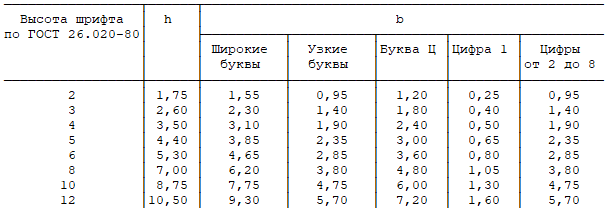

РАЗМЕРЫ ШРИФТОВ НА КЛЕЙМАХ
