Монтаж технологического оборудования
Монтаж технологического оборудования ведём на строящихся и действующих предприятиях. Весь цикл закрываем своими бригадами: такелаж на монтажную отметку, установка на фундамент, выверка, обвязка трубопроводами, шкафы автоматики, пусконаладка. Стоимость и сроки называем в течение рабочего дня по чертежам.
-
22 годамонтажа технологического оборудования
-
70+ заводовв нашем портфолио
-
72%заказов приходится на повторные
-
12 месгарантии на все монтажные работы
Какое технологическое оборудование мы монтируем
Монтируем технологическое оборудование промышленных предприятий любой сложности. Устанавливаем отдельные агрегаты, собираем производственные линии, запускаем цеха и заводы.
За 22 года работы наши бригады сталкивались практически со всеми типами промышленного оборудования. Мы монтировали нории и транспортёры, реакторы и миксеры, прессы и станки, циклоны и электрофильтры. Даже если вашей техники нет в списке ниже, мы разберёмся в чертежах завода-изготовителя, подберём оснастку и выполним монтаж по регламенту.
Довозим агрегат на площадку и подаём на монтажную отметку сами. Бригада одна на весь цикл.
-
Транспортное оборудование
Монтируем ленточные, скребковые, шнековые и ковшовые транспортёры (нории). Собираем секции, ставим приводные станции, выверяем узлы и подключаем технику к технологической линии.
-
Ёмкостное оборудование
Устанавливаем реакторы, миксеры и технологические аппараты. Привозим, позиционируем, крепим на основании, выравниваем и обвязываем трубопроводами.
-
Механическое оборудование
Ставим станки, прессы, редукторы, приводные станции и грузоподъёмные механизмы. Контролируем положение агрегатов, соосность связанных узлов и следим, чтобы всё соответствовало требованиям завода-изготовителя.
-
Аспирационное оборудование
Монтируем вентиляторы, фильтры, электрофильтры, циклоны, бункеры, шлюзовые и роторные затворы, воздуховоды. Собираем оборудование в единую систему по проекту.
-
Насосное и компрессорное оборудование
Монтируем компрессорные установки, насосные станции, воздуходувки и ресиверы. Обеспечиваем правильную установку на виброоснования, подключаем к магистралям сжатого воздуха и технологическим линиям.
-
Теплообменное и энергетическое оборудование
Устанавливаем промышленные теплообменники, выпарные аппараты, градирни и котлоагрегаты. Выполняем такелаж тяжеловесных узлов, готовим их к обвязке паром и подключаем к системам распределения тепла с использованием коллекторов и гидроразделителей собственного производства.
Не нашли свое оборудование в списке? Пришлите нам технический паспорт и чертежи, мы сверим задачу с нашей базой выполненных проектов, изучим спецификацию, подберём оснастку и смонтируем. Собственная материально-техническая база, штатные бригады и действующие допуски позволяют нам оперативно брать в работу нестандартные и редкие конструкции.
Для расчёта пришлите: чертежи или КМД, спецификацию оборудования, паспорт и инструкцию завода-изготовителя, фото площадки и фундамента, схему подъезда для техники. Если чего-то нет, скажите — подскажем, чем заменить.
Для каких производств монтируем оборудование
Монтируем оборудование на предприятиях пищевой и масложировой промышленности, деревообработки, химии, фармацевтической отрасли, чёрной и цветной металлургии, цементной промышленности. Часть объектов можно посмотреть целиком: состав работ, объёмы, сроки.
Если вашей отрасли в списке нет, пришлите техническую документацию. Отрасль влияет на условия работ, а способ монтажа определяют конструкция оборудования и требования завода-изготовителя: фундамент, выверка, крепление, обвязка, подключение. Изучим конструкцию, оценим условия и подготовим решение под ваш объект.
Стандарты работы при монтаже оборудования
- Аудит проекта до начала работ. Всю инженерную подготовку, изучение чертежей и составление ППР мы берём на себя. Заказчик получает готовое решение.
- Нет случайных людей на объекте. У нас постоянный штат сертифицированных монтажников, на объекте непрерывно находится наша бригада «Резцофф».
- Работаем по регламентам заводов. Не изобретаем велосипеды, выверяем каждый шаг по проектной документации и требованиям производителей оборудования.
- Монтаж без остановки производства. Если модернизация идёт в действующем цехе, мы подстроимся под технологические окна. Проведём такелаж и сварку в перерывах, не срывая план выпуска продукции.
- Автономность на площадке. Привозим с собой всю необходимую оснастку и профессиональный инструмент, не дёргаем снабжение заказчика по мелочам.
Инженерная подготовка до начала работ на объекте
Изучаем проект и производственную задачу
Получаем от заказчика чертежи, спецификации, технические характеристики оборудования и информацию о площадке. Уточняем состав оборудования, условия доставки, доступность монтажных зон и ограничения действующего производства.
Готовим расчёт и план работ
Определяем объём монтажных операций, состав бригады, необходимую оснастку и последовательность выполнения работ. Рассчитываем стоимость и сроки, согласовываем границы ответственности и формируем коммерческое предложение.
Организуем допуски и мобилизацию
Согласовываем график работ и условия допуска на объект. Организуем мобилизацию бригады, доставку необходимой техники и такелажной оснастки. Проверяем готовность площадки и исходные условия для безопасной установки оборудования. Что именно сверяем на этом шаге, разобрано в статье «ППР на монтаж технологического оборудования».
Что входит в монтаж
Выполняем весь цикл работ от приёмки и такелажа до индивидуальных испытаний и сдачи исполнительной документации. Все этапы закрываем силами одной бригады. Порядок работ и требования к этапам смотрите ниже в разделе об этапах монтажа.
Подливку фундамента выполняет строительная организация. По пункту 3.14 СП 75.13330.2011 (СНиП 3.05.05-84) её выполняют не позднее 48 часов после письменного извещения монтажной организации и в присутствии её представителя. Болты затягиваем после набора прочности, если опоры временные, и до подливки, если опоры постоянные.
Сколько стоит монтаж технологического оборудования
В таблице нижняя граница цены без НДС по 19 видам работ: транспортное, ёмкостное, механическое и аспирационное оборудование. Цифры относятся к типовой задаче (монтаж и базовая обвязка агрегатов). Чтобы получить точный расчёт, пришлите нам чертежи и спецификации оборудования.
| Вид оборудования | Ед. изм. | Стоимость от, без НДС |
|---|---|---|
| Транспортное оборудование | ||
| Транспортёры ленточные | м.п. | от 15 000 ₽ |
| Транспортёры скребковые | м.п. | от 25 000 ₽ |
| Транспортёры шнековые | м.п. | от 30 000 ₽ |
| Транспортёры ковшовые (нории) | м.п. | от 20 000 ₽ |
| Ёмкостное оборудование | ||
| Реакторы | т | от 50 000 ₽ |
| Миксеры | т | от 60 000 ₽ |
| Рабочие аппараты | т | от 70 000 ₽ |
| Механическое технологическое оборудование | ||
| Редукторы | шт. | от 50 000 ₽ |
| Приводные станции | шт. | от 20 000 ₽ |
| Станки | шт. | от 50 000 ₽ |
| Грузоподъёмное оборудование | шт. | от 50 000 ₽ |
| Прессовое оборудование | т | от 40 000 ₽ |
| Аспирационное оборудование | ||
| Вентиляторы | шт. | от 40 000 ₽ |
| Фильтры аспирационных систем | т | от 50 000 ₽ |
| Электрофильтры | т | от 40 000 ₽ |
| Пылевые циклоны | шт. | от 35 000 ₽ |
| Бункеры-накопители | т | от 50 000 ₽ |
| Затворы шлюзовые, роторные | шт. | от 20 000 ₽ |
| Воздуховоды | м.п. | от 15 000 ₽ |
Состав сметы по разделам разобран в статье: Из чего складывается смета монтажа.
Как проходит монтаж технологического оборудования
Весь процесс разбит на пять этапов. На объекте на всех этапах работает одна и та же наша штатная бригада. Не пользуемся услугами субподрядчиков, поэтому полностью контролируем сроки и переходим к следующему шагу сразу после завершения предыдущего.
-
01
Такелаж и подача
Принимаем агрегат по сопроводительным документам. Стропим оборудование только за штатные места, указанные изготовителем. Подаём на монтажную отметку краном или такелажной оснасткой по проекту производства работ. В конце этапа оборудование установлено на площадку и закреплено от смещения.
-
02
Установка и выверка
Ставим агрегат на очищенный фундамент. Выверяем по осям и реперам: смотрим соосность, уклон и высотную отметку. Ошибку положения ловим до обвязки, пока патрубок ещё не связан с трубой. После подписания акта проверки оборудование передается под подливку фундамента.
-
03

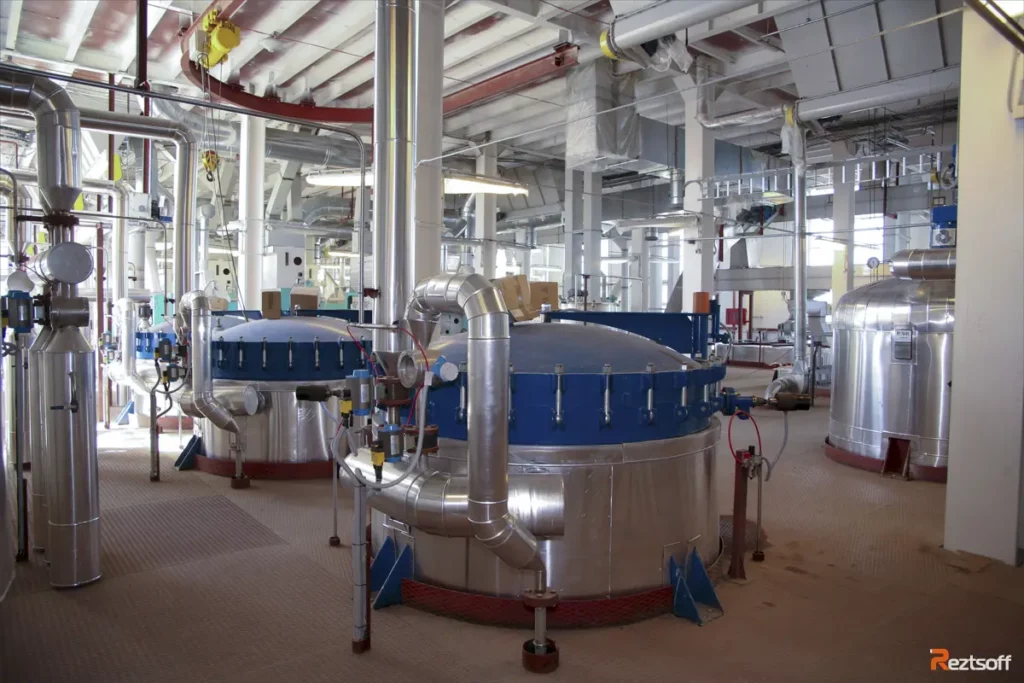

Обвязка трубопроводами
Приступаем к обвязке после финальной проверки геометрии основания. Если при подливке фундамента проектная изометрия разошлась с фактом, снимаем точные размеры с патрубков по месту и по ним собираем трубопроводную трассу.
-
04
Автоматика и подключение
Монтируем шкафы автоматики, прокладываем кабельные трассы и подключаем агрегаты к системам управления. После этого цепи готовы к индивидуальным испытаниям.
-
05
Запуск и сдача
Проводим индивидуальные испытания по проекту и оформляем исполнительную документацию для передачи объекта заказчику. Комплексное опробование под нагрузкой проводится силами заказчика.
Выверку ведём по осям и высотным отметкам. Дальше смотрим горизонтальность опорной поверхности, соосность валов агрегата и привода, уклон. Отметки берём нивелиром, оси — теодолитом, соосность — индикатором на полумуфтах, зазоры в стыках — щупом. Допуски берём из проекта и документации завода-изготовителя, свои значения не подставляем. Пока оборудование не выставлено и акт не подписан, обвязку не начинаем.
- Перекос по осям и высотным отметкам. Виден на выверке, до обвязки.
- Недотянутые или перетянутые анкерные болты. Проверяем перед подливкой фундамента.
- Несоосность валов и зазоры в стыках. Ловим индикатором и щупом до подключения привода.
- Повреждённое заводское покрытие опорной поверхности. Смотрим при приёмке оборудования.
- Нет акта на фундамент. Без него подливку не начинаем.

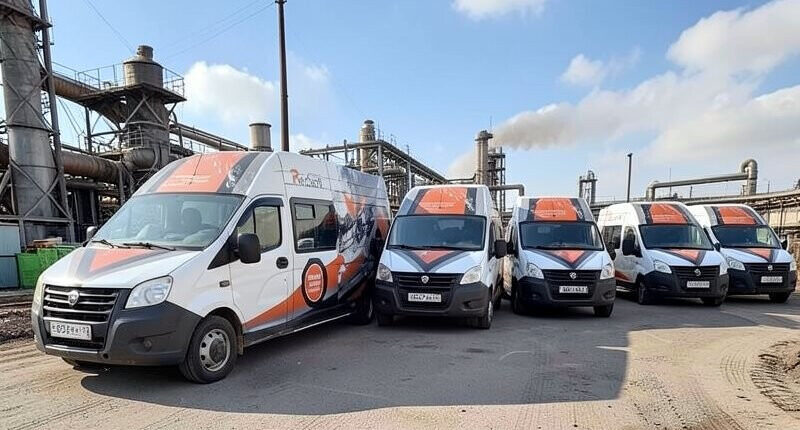

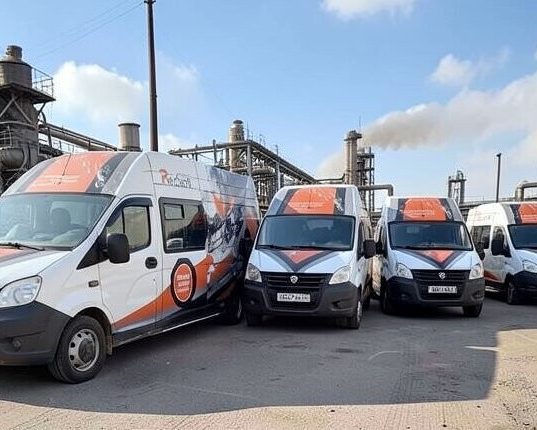

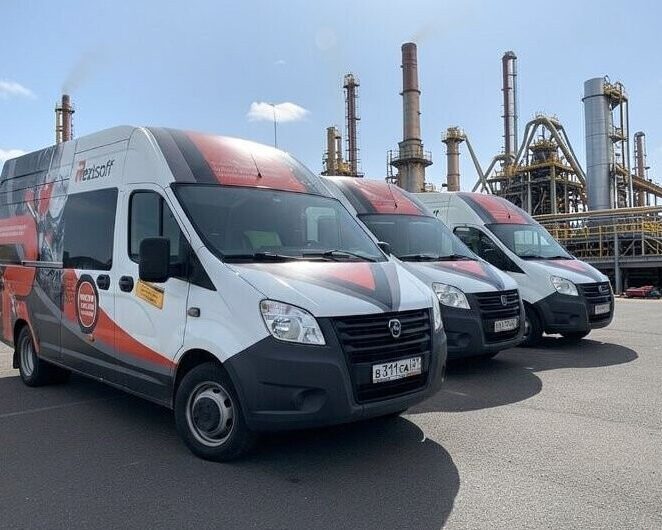

Мобильная группа «Слесари быстрого реагирования»
Наша мобильная служба создана специально для оперативного выезда и ремонта промышленного оборудования.
- Скорость: мобилизуемся за 24 часа: выезжаем, диагностируем и начинаем работы.
- Масштаб: имеем 15 полностью укомплектованных экипажей слесарей.

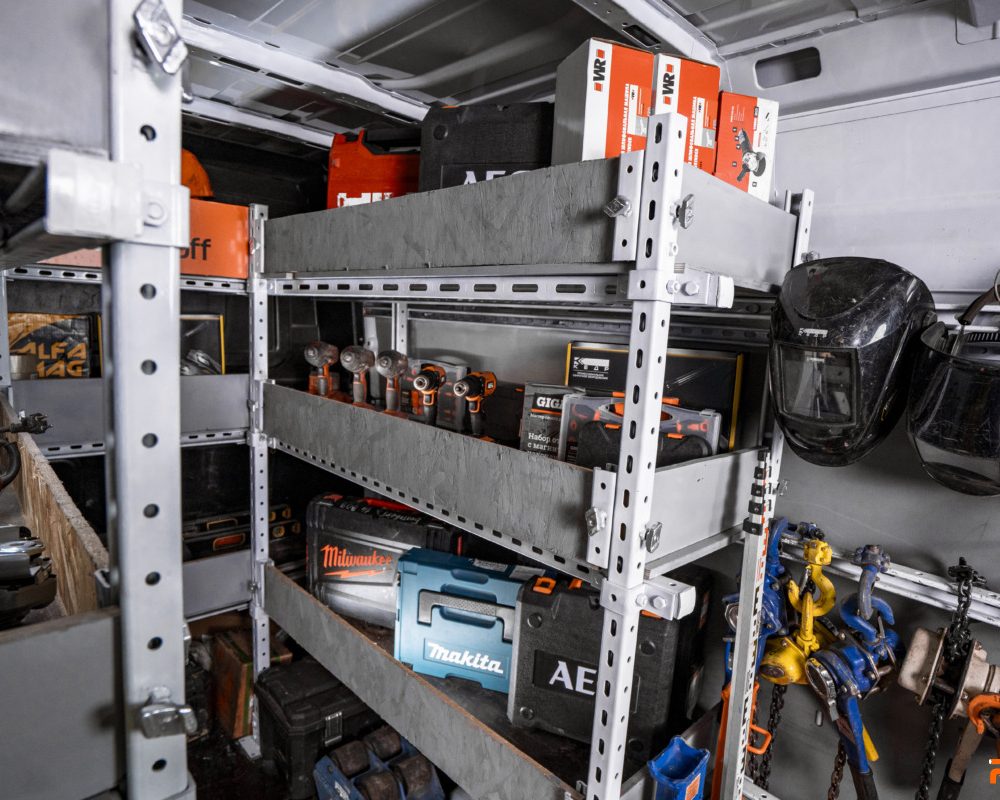

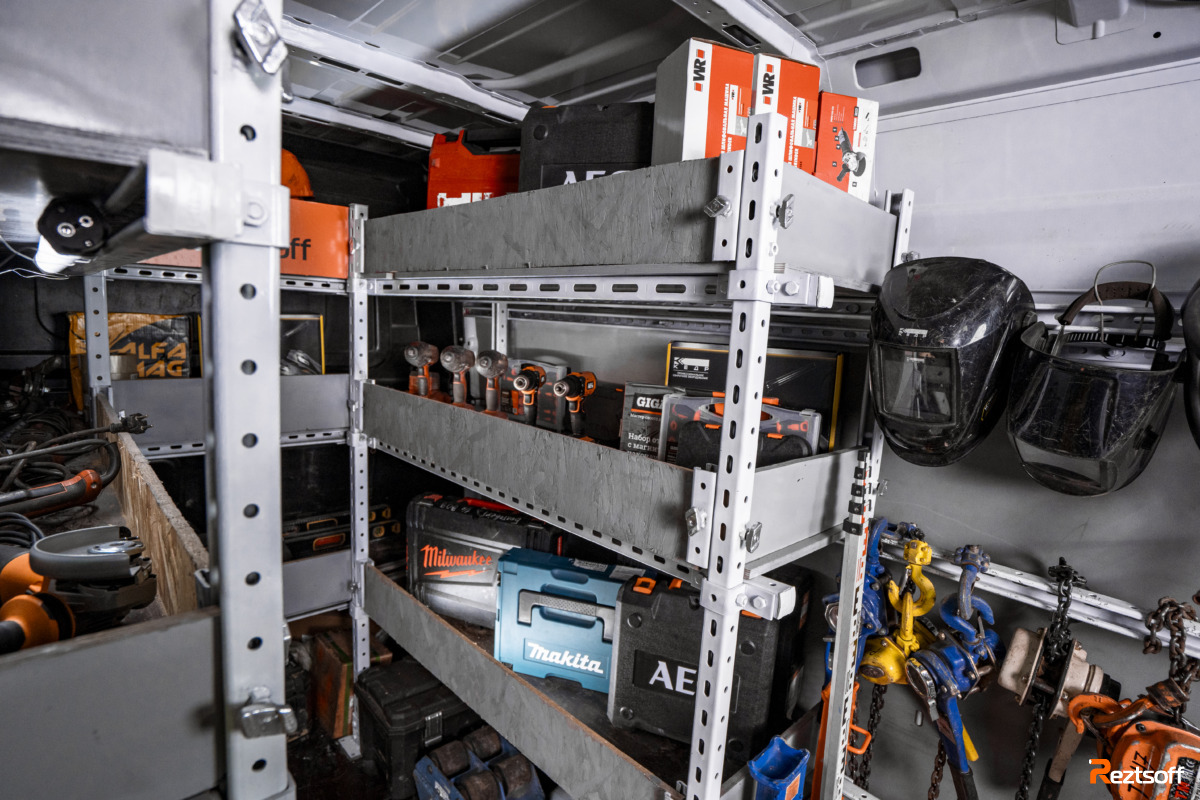

- Автономность: всё берём с собой, в каждой машине полтонны инструмента.
- Опыт: 150 завершённых ремонтов для производственных предприятий.
- География: уже работаем в 14 регионах.
- Ответственность: после ремонта оформляем те же документы, что и после монтажа.
Смотрите, как проходят пусконаладочные работы и как оформляют акт монтажа.
Работы ведём по допускам, сертификатам и лицензиям.
Почему промышленные предприятия доверяют монтаж компании «Резцофф»
Один подрядчик на весь комплекс работ
Организуем такелаж, установку, выверку, монтаж трубопроводной обвязки и подключение автоматики одним проектом. Заказчику проще контролировать график и принимать результат у одной компании.
Опыт на промышленных предприятиях
Более 20 лет работаем на объектах. Выполняем монтаж на промышленных предприятиях с действующим производством, сложной инфраструктурой и непрерывным технологическим циклом.
Широкая география и отлаженная логистика
Выполняем монтаж оборудования на предприятиях по всей России и Республике Беларусь (с 2017 года). Организуем оперативный выезд специалистов исходя из местоположения предприятия, объёма и графика монтажа.
Штатные монтажные бригады
Монтаж выполняют постоянные специалисты компании с профильным образованием и разрядами. Постоянный состав сохраняет преемственность между этапами и помогает быстро решать технические вопросы на площадке.
Собственная материально-техническая база
Комплектуем бригады необходимой оснасткой под конкретную задачу. Состав оборудования для выполнения работ определяем по ППР, массе агрегатов и условиям площадки.
Официальные допуски и квалификация
Мы действующие члены СРО, у нас есть аттестаты НАКС (для сварочных работ) и сертификат ISO 9001. Все документы представлены в разделе Лицензии, сертификаты и допуски.
Контроль качества и гарантия 12 месяцев
Работаем по утверждённой проектной документации и инструкциям заводов-изготовителей. По окончании работ оформляем полный пакет исполнительной документации и предоставляем официальную годовую гарантию на весь комплекс монтажа.
Монтаж в цифрах
-
150
завершённых ремонтов оборудования
-
5
этапов монтажа
-
14
регионов, где работают монтажные бригады
-
24
часа в сутки
поддержка при аварии
Примеры работ: смонтированное оборудование
Оборудование, смонтированное и подключённое нашими бригадами на объектах заказчиков.
-
Монтаж технологического оборудования на объекте
-

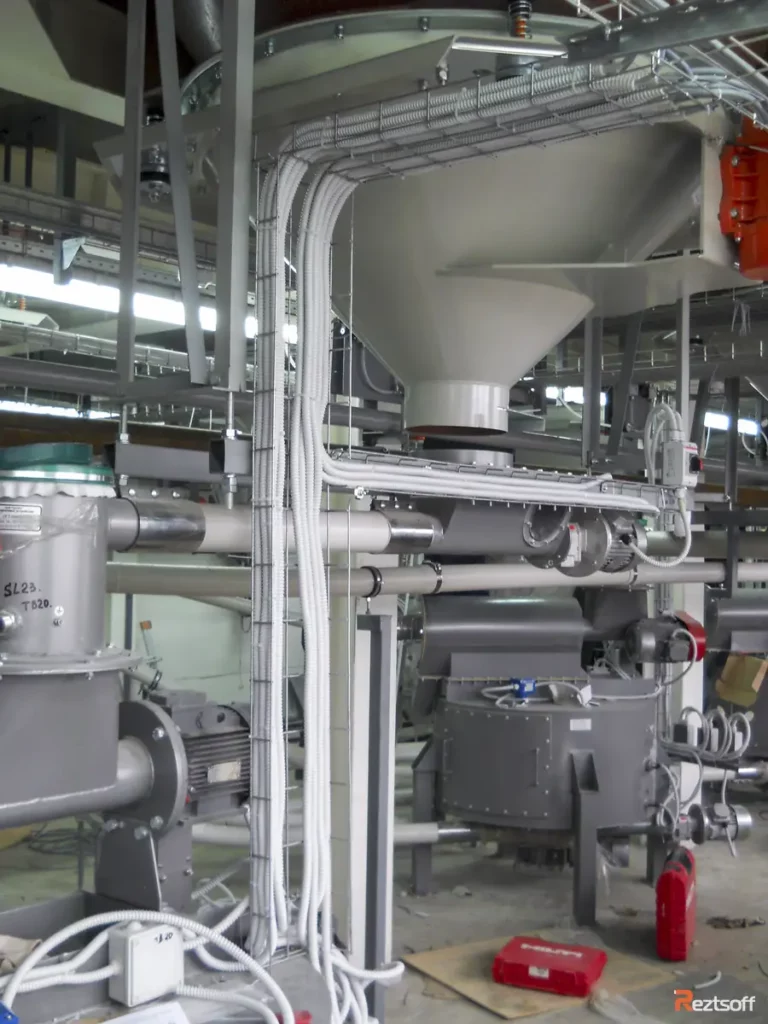

Установка оборудования на монтажную отметку
-

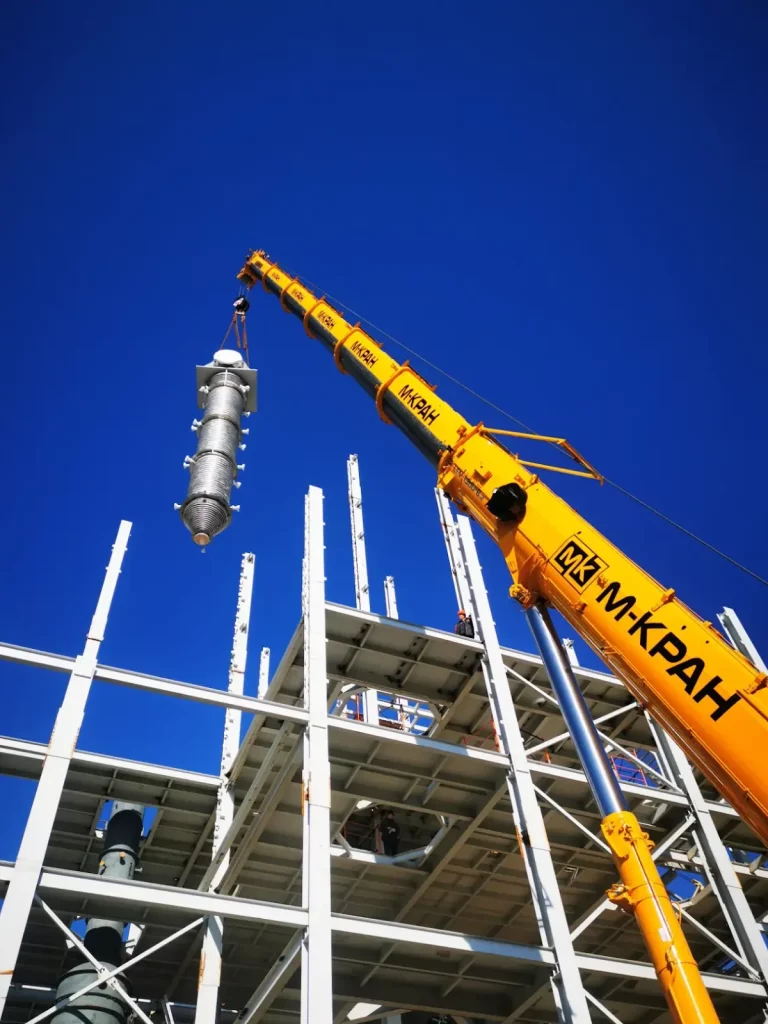

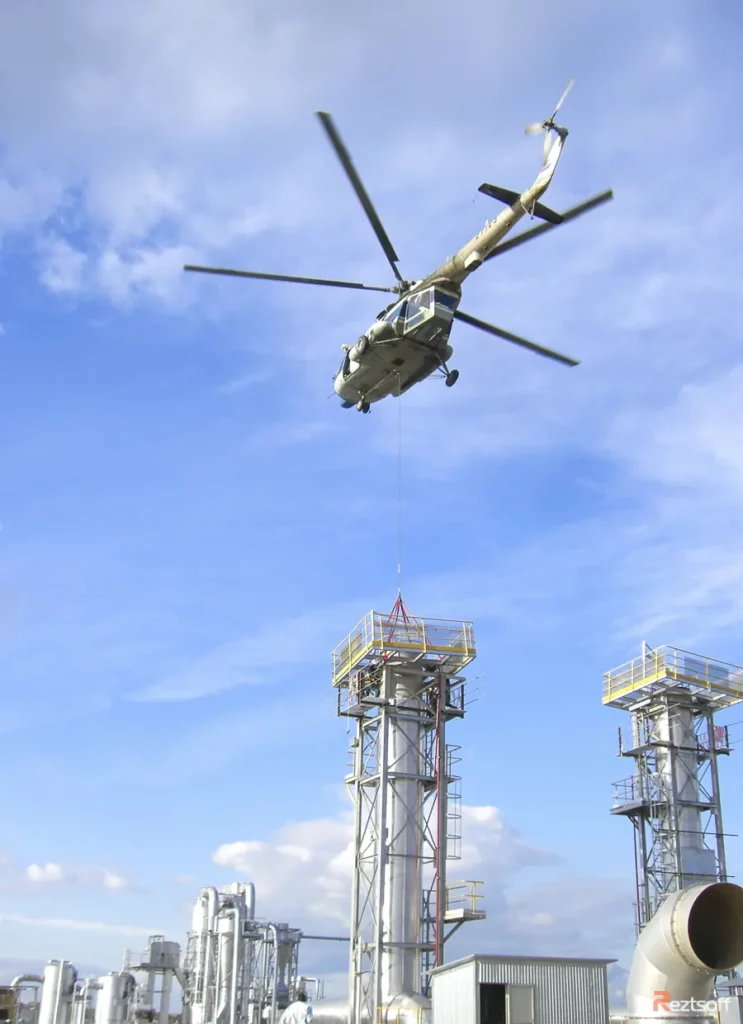

Такелаж и подача оборудования на монтажную отметку
-

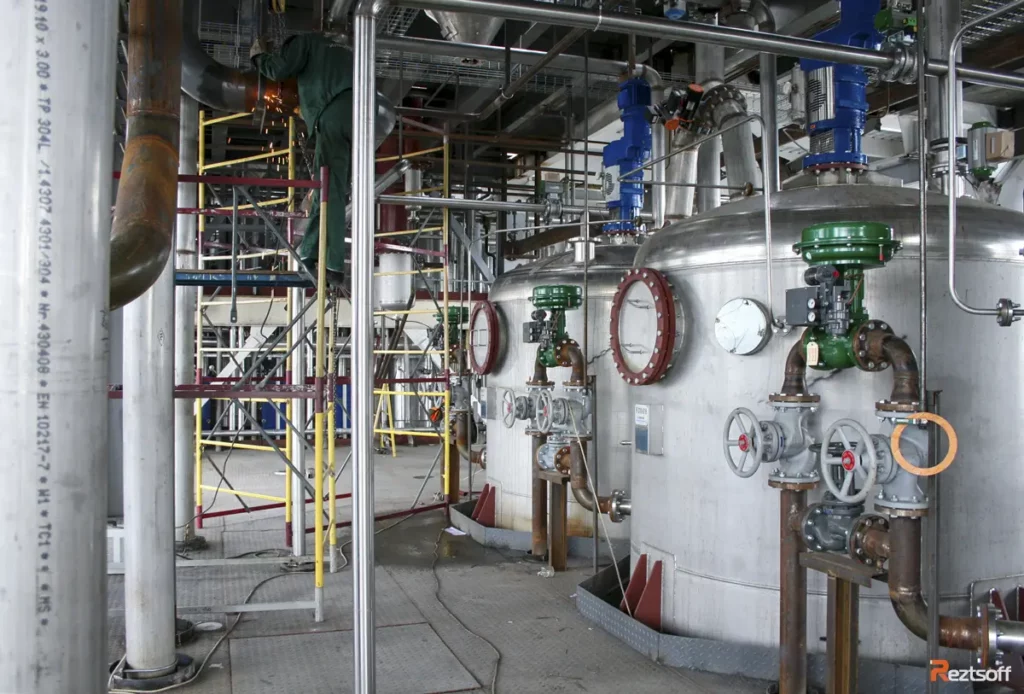

Монтаж агрегатов в производственном цехе
-
Монтаж оборудования цеха рафинации
-
Монтаж оборудования цеха экстракции
-

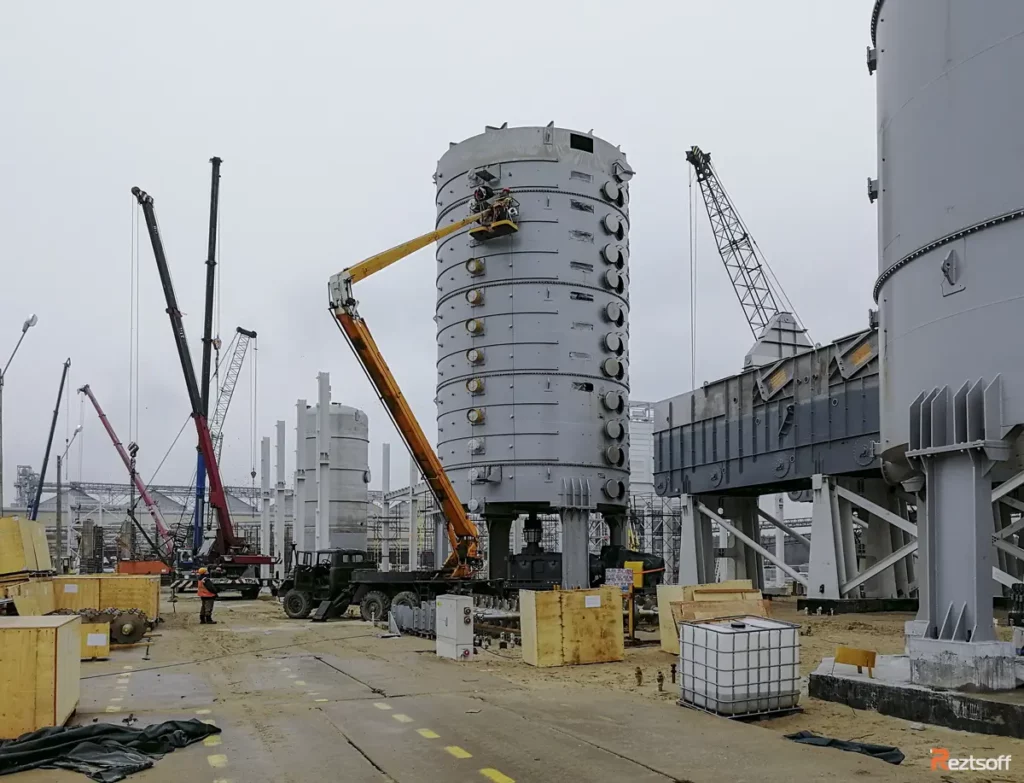

Обвязка агрегатов технологическими трубопроводами
-

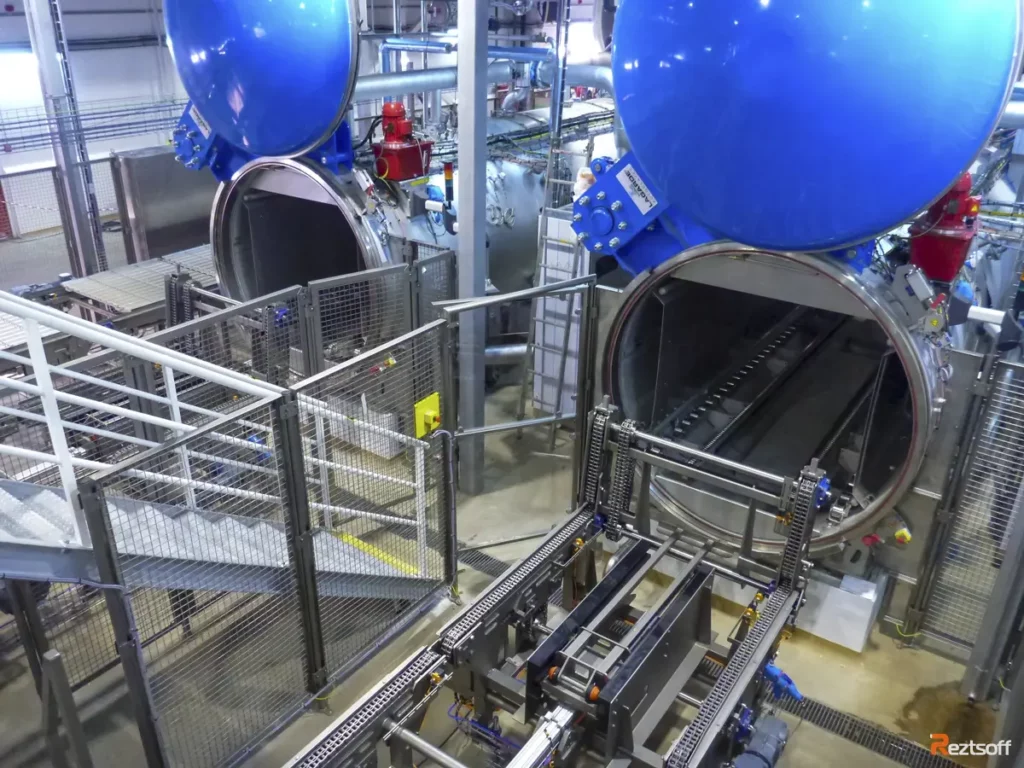

Подключение шкафов автоматики к системам управления
-

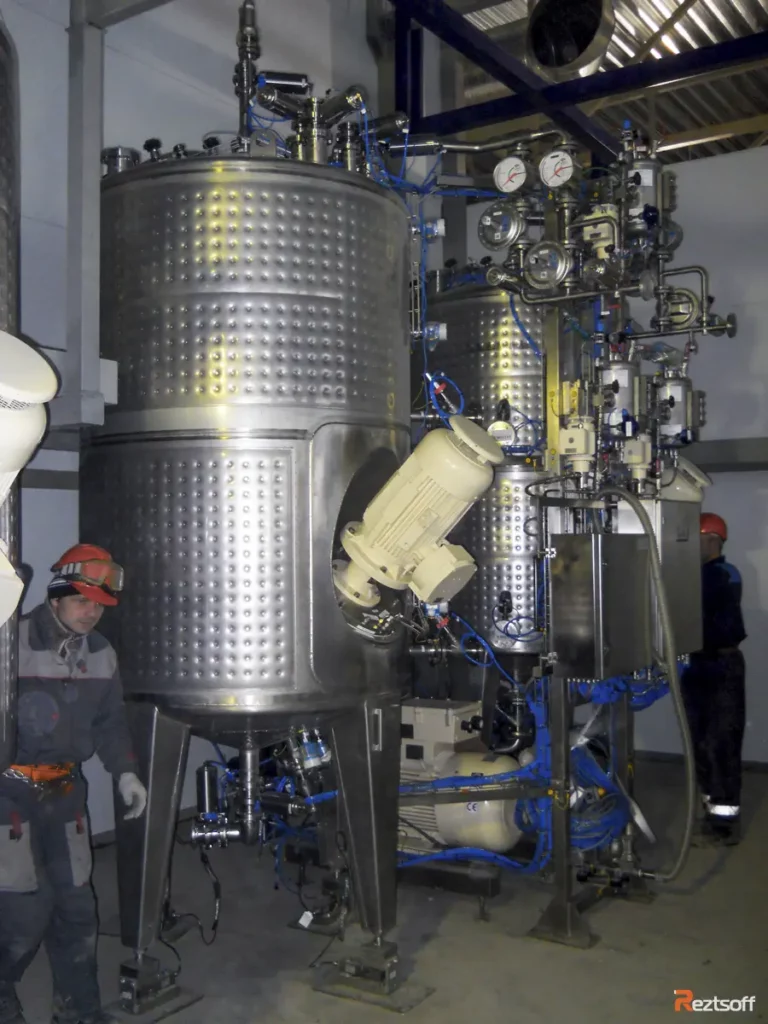

Пусконаладочные работы и вывод оборудования на режим
Примеры работ: действующие производства
Объекты, на которых мы выполняли монтаж технологического оборудования.
-
01
Локальные очистные сооружения Лианозовского молочного комбината
Локальные очистные сооружения Лианозовского молочного комбината в Москве. Монтаж 74 ед. оборудования и 670 м трубопроводов из нержавеющей стали. Работы шли с августа 2023 по март 2025 года.
-
02
завод по производству алюминиевого профиля «ЛайтКонстракшен»
Завод по производству алюминиевого профиля производительностью 5000 тонн готовой продукции в год. Монтаж технологического оборудования при перемещении производственных мощностей в новый корпус. Работы выполнены за 2,5 месяца.
-
03
завод по производству холодильного оборудования Brendford
Завод холодильного оборудования в Костроме, корпус 15 400 м². Изготовление и монтаж металлоконструкций (645 т) и монтаж технологического оборудования. Работы шли с марта по ноябрь 2019 года.
Монтаж оборудования по регионам
Выезжаем штатными бригадами. По большинству регионов из списка есть объект с нашим монтажом.
По каким нормам ведётся монтаж технологического оборудования
Нормативную базу процесса формируют федеральные своды правил, ведомственные регламенты, правила охраны труда и смежные стандарты ГОСТ. У каждой группы своя область действия.
1. Общие своды правил
Монтаж ведётся по СП 75.13330.2011 (актуализированная редакция СНиП 3.05.05-84). По этому документу принимают фундамент, выверяют агрегаты, проводят индивидуальные испытания и оформляют исполнительную документацию. Карточка документа на сайте Росстандарта.
2. Ведомственные строительные нормы
ВСН 361-85 «Установка технологического оборудования на фундаментах» регламентирует установку технологического оборудования на фундаментах и требования к подливке. Руководствуемся им, если требования к цементации основания прямо заданы проектом или договором.
На что опираемся в работе: СП 75.13330.2011 — общие требования к монтажу и пункт 3.14 о сроках подливки фундамента; ВСН 361-85 — пункт 1.4 об области применения и разделы об установке на фундамент и подливке. Свод правил действует в редакции 2011 года, замены нет. ВСН 361-85 — ведомственный документ, обязателен для организаций Минмонтажспецстроя и строительных организаций при подливке фундаментов.
3. Правила охраны труда
Приказ Минтруда России № 833н задаёт обязательные государственные требования безопасности при размещении, монтаже и ремонте промышленного оборудования. Редакция от 29.04.2025, правила действуют до 01.09.2031.
4. Смежные стандарты и ГОСТы
Для контроля качества и безопасности мы дополнительно опираемся на пять стандартов:
- ГОСТ 24444-87: общие требования монтажной технологичности.
- ГОСТ 15.005-86: стандарты для изделий единичного производства, собираемых на месте.
- ГОСТ 24297-2013: верификация закупленной продукции и методы контроля.
- ГОСТ 12.2.029-88: требования безопасности при работе со станочными приспособлениями.
- ГОСТ 12.3.003-86: требования безопасности при электросварке.
Полный перечень лежит в библиотеке ГОСТов и СП.
Частые вопросы
Сколько времени занимает монтаж технологического оборудования?
Срок считаем по чертежам и спецификациям. Он зависит от типа оборудования, длины обвязки и площадки: новая она или действующее производство с остановочным окном. Выезд мобильной бригады возможен в течение 24 часов.
Работаете ли вы на действующих производствах?
Да. Выполняем остановочные и планово-предупредительные ремонты и аварийные работы силами мобильных групп «Слесари быстрого реагирования» с круглосуточной поддержкой.
Какой опыт у ваших специалистов?
Более 20 лет монтируем технологическое оборудование. Работали на промышленных заводах по всей стране, большинство заказов приходится на повторные.
Даёте ли вы гарантию на монтаж?
Да, на весь комплекс работ действует гарантия 12 месяцев.
Придётся ли привлекать других подрядчиков?
Нет, цикл ведёт один исполнитель: такелаж, установка, выверка, обвязка трубопроводами и монтаж шкафов автоматики.
Что входит в смету на монтаж?
Смета разбита по этапам работ. Состав и стоимость каждого раздела фиксируем в коммерческом предложении по вашим чертежам.
По каким нормам ведёте монтаж?
Общий документ один: СП 75.13330.2011, он же СНиП 3.05.05-84. Ведомственный ВСН 361-85 обязателен не всем, потому что круг задаёт пункт 1.4. Охрану труда ведём по приказу Минтруда России № 833н. Пять смежных стандартов перечислены в разделе нормативной базы.
Запросить расчёт монтажа
Пришлите чертежи, спецификации или фото оборудования. По ним рассчитаем объём, стоимость и сроки монтажа. Отвечаем в течение рабочего дня.
