ГОСТ 2.314-68 Единая система конструкторской документации
Указания на чертежах о маркировании и клеймении изделий
«ГОСТ 2.314-68*. Единая система конструкторской документации. Указания на чертежах о маркировании и клеймении изделий»
(утв. Госстандартом СССР в декабре 1967 года)
(ред. от 01.08.1980)
Утвержден
Госстандартом СССР
в декабре 1967 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
УКАЗАНИЯ НА ЧЕРТЕЖАХ О МАРКИРОВАНИИ И КЛЕЙМЕНИИ ИЗДЕЛИЙ
Unified system for design documentation.
Instructions for marking and stamping articles
ГОСТ 2.314-68*
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1969 г.,
Изменения N 2, утв. в августе 1980 г.)
Группа Т52
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен с 01.01.1971.
Взамен ГОСТ 5292-60 в части п. 6.
Издание (март 2000 г.) с Изменениями N 1, 2, утвержденными в октябре 1969 г., августе 1980 г. (ИУС 11-69, 10-80).
- Настоящий стандарт устанавливает правила нанесения на чертежи указаний о маркировании и клеймении изделий всех отраслей промышленности.
Стандарт полностью соответствует СТ СЭВ 648-77.
(Измененная редакция, Изм. N 2).
- Указания о маркировании и клеймении помещают в технических требованиях чертежа и начинают словами: «Маркировать …» или «Клеймить …».
Указания о клеймении на чертежах помещают только в тех случаях, когда необходимо предусмотреть на изделии определенное место клеймения, размеры и способ нанесения клейма.

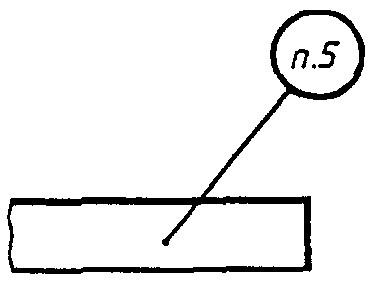

- Место нанесения маркировки или клейма на изображении изделия отмечают точкой и соединяют ее линией-выноской со знаками маркирования или клеймения, которые располагают вне изображения. Знак маркирования — окружность диаметром 10 — 15 мм (черт. 1), знак клеймения — равносторонний треугольник высотой 10 — 15 мм (черт. 2).
Черт. 1
Черт. 2
Внутри знака помещают номер соответствующего пункта технических требований, в котором приведены указания о маркировании и клеймении.
Знаки маркирования и клеймения выполняют сплошными основными линиями.
- Если маркированию или клеймению подлежат определенные части изделий (головка болта, торец вала и т.п.), то знаки маркирования или клеймения на чертеж не наносят, а место нанесения маркировки или клейма указывают в технических требованиях.
- Если указания о маркировании и клеймении помещают в технических условиях на изделие, то на чертеже изделия делают следующую запись: «Маркировать по ТУ …».
- Если маркировка и клеймо необходимы, но нанесение их на изделие нецелесообразно или невозможно по конструктивным соображениям, то в технических требованиях помещают соответствующее указание, например: «Маркировать … на бирке» или «Клеймить … на бирке».

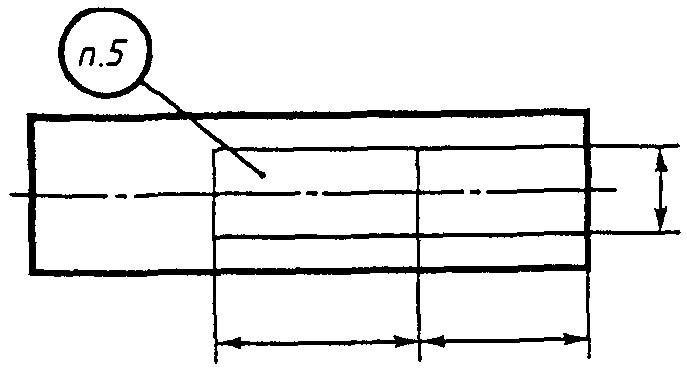

- При необходимости ограничить участок поверхности для нанесения маркировки или клейма наносят сплошной тонкой линией границы участка и указывают его размеры (черт. 3) или изображают маркировку, или клеймо, наносимые на изделие.
Черт. 3
(Измененная редакция, Изм. N 1).
- Указания о маркировании и клеймении должны определять:
а) содержание маркировки и клейма;
б) место нанесения;
в) способ нанесения (при необходимости);
г) размер шрифта (при необходимости).
- С целью сокращения объема надписей на чертеже допускается указания о содержании и способе нанесения маркировки или клейма приводить буквенными обозначениями, установленными Приложением 1 к настоящему стандарту.
(Измененная редакция, Изм. N 1).
Приложение 1
Рекомендуемое
ОБОЗНАЧЕНИЯ
СОДЕРЖАНИЯ И СПОСОБОВ НАНЕСЕНИЯ
МАРКИРОВКИ И КЛЕЙМ
- Содержание маркировки указывают буквенными обозначениями, приведенными в табл. 1.
Таблица 1
| Содержание маркировки | Обозначение |
|---|---|
| Товарный знак, наименование предприятия-изготовителя | Т |
| Индекс изделия | Ш |
| Обозначение изделия по основному конструкторскому документу | Ч |
| Заводской номер изделия <*> | Н |
| Марка материала | М |
| Номер плавки, порядковый номер в плавке | П |
| Технические данные | Х |
| Группа селективности | С |
| Знаки полярности, направления вращения, направления потока среды и др. данные, необходимые для монтажа | З |
| Дата изготовления | Д |
| Цена изделия | Ц |
<*> Под номером изделия понимается также номер партии или серии.
- Содержание клейма указывают буквенными обозначениями, приведенными в табл. 2.
Таблица 2
| Содержание клейма | Обозначение |
|---|---|
| Испытания (контроль): механические, гидравлические, пневматические, электрические, на твердость и др. | И |
| Окончательная приемка | К |
- Способы нанесения маркировки или клейма указывают буквенными обозначениями, приведенными в табл. 3.
Таблица 3
| Способ нанесения маркировки или клейма | Обозначение |
|---|---|
| Ударный | у |
| Гравированием | г |
| Травлением | т |
| Краской | к |
| Литьём или давлением (прессованием, штамповкой и т.п.) | л |
Примечание. Если маркировка или клеймо могут быть нанесены любым способом, то способ нанесения не указывают.
- Обозначения и способы нанесения маркировки и клейма указывают на наклонном участке линии-выноски.

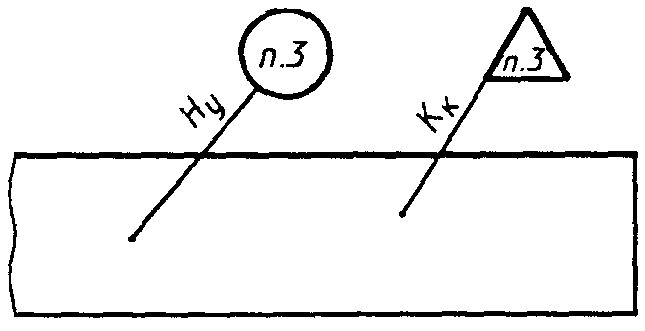

Пример нанесения на чертеже обозначений заводского номера изделия ударным способом и клейма окончательной приемки краской при наличии в технических условиях на изделие всех данных о маркировании и клеймении приведен на черт. 1.
Черт. 1
При этом в технических требованиях чертежа делают запись по типу: «3. Маркировать и клеймить по ТУ …».

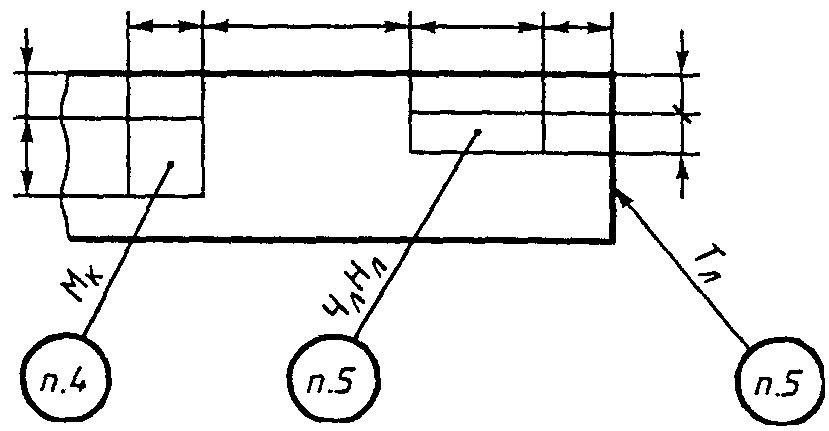

Пример нанесения на чертеже обозначений марки материала — краской, обозначения изделия, заводского номера его и товарного знака — литейным способом, при необходимости указания на чертеже отсутствующих в технических условиях данных о месте, способе нанесения и шрифте маркировки, приведен на черт. 2.
Черт. 2
При этом в технических требованиях чертежа делают запись по типу:
а) если маркировки выполняются разным шрифтом, —
«4. Маркировать по ТУ … шрифтом … ГОСТ …».
- Маркировать по ТУ …, Чл — шрифтом … ГОСТ … Нл — шрифтом … ГОСТ …».
«6. Маркировать по ТУ … шрифтом … ГОСТ …»:
б) если маркировки выполняются одним шрифтом, —
«4. Маркировать по ТУ … шрифтом … ГОСТ …».
(Введено дополнительно, Изм. N 1).
Приложение 2
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Маркирование — нанесение на изделие знаков, характеризующих это изделие.
Маркировка — совокупность знаков, характеризующих изделие, например: обозначение, шифр, номер партии (серии), порядковый номер, дата изготовления, товарный знак предприятия-изготовителя, марка материала, группа селективности, монтажные или транспортные знаки и т.п.
Клеймение — нанесение на изделие знаков, удостоверяющих его качество.
Клеймо — знак, удостоверяющий качество изделия.
