Изготовление обвязки оборудования: коллекторы, грязевики, гидроразделители
Обвязку оборудования изготавливаем в цехе в Шуе: грязевики, гидроразделители, коллекторы и гребёнки, фланцевые фитинги, компенсационные патрубки, измерительные участки. Собираем и варим по вашим чертежам и изометриям. Швы проверяет своя лаборатория неразрушающего контроля, узел испытываем до отгрузки, изделие уходит с паспортом. Купить грязевик можно отдельно или в комплекте с обвязкой.
- 2013год основания завода
- 39регионов поставок
- 1000тонн металлоконструкций в месяц
Что такое обвязка оборудования

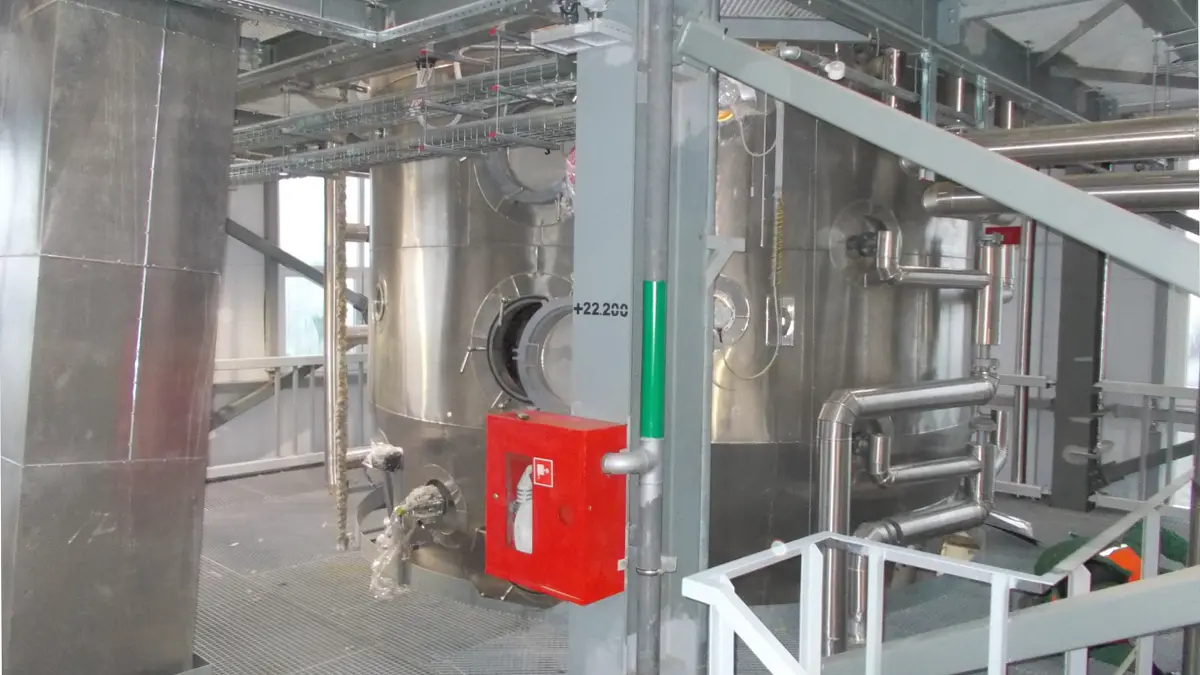

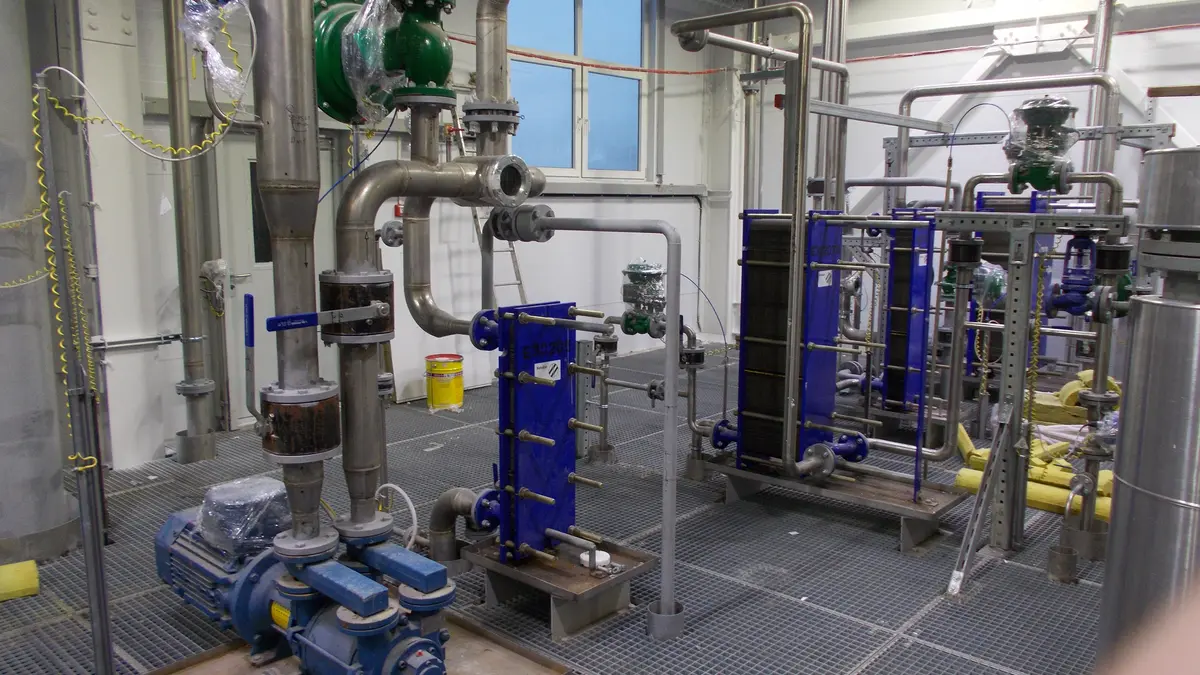

Обвязка оборудования соединяет аппараты в один рабочий контур: насосы, теплообменники, ёмкости, колонны, узлы ИТП. Аппарат сам по себе не работает, пока к нему не подведены среда и тепло. Обвязка собирает трубы, детали, арматуру и приборы в узлы, которые подают в аппарат воду, пар, хладоноситель или продукт.
Изготовление обвязки оборудования ведём в цехе, а не на площадке. Узлы приезжают на объект сваренными и проверенными, на монтаже остаётся стыковка по месту. Поэтому на действующем производстве короче срок и меньше сварки на высоте.
Изготовление обвязки оборудования: что входит
-
01 Распределительные коллекторы и гребёнки Контуры отопления и технологии: патрубки, штуцера, арматура. Коллектор делит поток по контурам, гребёнка собирает обратку.
-
02 Грязевики Абонентские вертикальные и горизонтальные, фланцевые и сварные, сетчатые фильтры-грязевики. Грязевик задерживает взвеси и шлам на сетке или перфорированном листе.
-
03 Гидроразделители Гидравлический разделитель разводит контуры, выравнивает расход и снимает влияние одного контура на другой.
-
04 Измерительные участки Участки под расходомеры и датчики: бобышки под КИП, длину берём по паспорту прибора.
-
05 Фланцевые фитинги и переходы Фланцевые переходы, отводы, тройники и заглушки по вашему чертежу; врезки и бобышки под КИП.
-
06 Компенсационные патрубки Снимают температурные напряжения и компенсируют деформации в паропроводах и линиях ГВС.
Рамы, постаменты и опорные конструкции под обвязку изготавливаем на своём заводе металлоконструкций.
Купить грязевик: виды, контроль и расчёт
Грязевик делаем на своём производстве, а не перепродаём. Исполнение подбираем под систему: вертикальное или горизонтальное, фланцевое или сварное. Тип берём сетчатый: сетка или перфорированный лист. Размер задают Ду и расход. Толщину стенки считаем по проекту и ГОСТ 32569 там, где он применим, марку стали выбираем по среде, давлению и температуре.
- Что входит: корпус, патрубки, сетка или перфорированный лист, дренаж, опоры под проект.
- Документы: паспорт изделия, сертификаты на материалы, протоколы контроля, акт опрессовки.
- Контроль: ВИК каждого шва, УЗК и рентген по проекту, опрессовка в цехе до отгрузки.
Цену считаем по параметрам: Ду, расход, давление, материал и присоединение.
Материалы и изготовление
Сталь подбираем под среду, давление и температуру. Для отопления, воды и пара берём углеродистые и низколегированные: Ст20, 09Г2С, 17Г1С. Для агрессивных и пищевых сред идёт нержавейка 12Х18Н10Т (AISI 321), AISI 304 и 316.
| Среда и условия | Сталь |
|---|---|
| Отопление, вода, пар | 09Г2С, Ст20, 17Г1С |
| Агрессивные и пищевые среды | 12Х18Н10Т (AISI 321), AISI 304, 316 |
Металл режем лазером, точность раскроя 0,1 мм. Узлы собираем и варим по аттестованным НАКС технологиям: аргонодуговая сварка с поддувом корня для нержавейки, ручная дуговая и полуавтомат для углеродистых сталей.
Где применяется обвязка
-
01 Отопление и ИТП Узлы ввода и распределения тепла: грязевики, коллекторы, гребёнки и гидроразделители.
-
02 Водоснабжение Насосные и водоподготовка: обвязка, коллекторы и участки под датчики для ГВС и ХВС.
-
03 Технологические контуры Переходы, фитинги и компенсационные патрубки под конкретный проект, нержавейка там, где среда агрессивная.
-
04 Пар и горячая вода Паропроводы и линии ГВС: узлы под высокие параметры, арматура и теплоизоляция в комплекте.
Порядок работ
- 1. Чертёж или изометрия. Берём рабочую документацию, изометрию или 3D-модель. Документации нет: обмеряем аппараты на месте и выпускаем изометрию сами. Размеры уточняем по месту после установки аппарата.
- 2. Сталь и детали. Марку берём из таблицы по среде и параметрам, детали по спецификации проекта.
- 3. Изготовление. Режем металл, собираем узел и варим в цехе.
- 4. Контроль и испытания. Проверяем швы и опрессовываем узел в цехе до отгрузки.
- 5. Документы и отгрузка. Оформляем паспорт на изделие, собираем сертификаты на материалы и протоколы контроля, оформляем акт опрессовки, везём на объект. По готовности узел можно смонтировать нашими звеньями в одном договоре.
Контроль швов и испытания
Контроль ведём по проекту и категории трубопровода. Визуально-измерительным контролем проверяем каждый шов. Ультразвуковой и радиографический методы назначаем по объёму из проекта. Лаборатория неразрушающего контроля своя: в цехе проверяем сами, на объект выезжает наша бригада.
Узел испытываем до отгрузки. ГОСТ 32569-2013 распространяется на стальные технологические трубопроводы на взрывопожароопасных и химически опасных производствах; для отопления, ИТП и ГВС испытания ведём по СП и проекту. По ГОСТ 32569-2013 пробное давление считаем как большее из двух значений: 1,25·Р·[σ]20/[σ]t и 1,43·Р, где Р означает расчётное давление, но не меньше 0,2 МПа. Пневматическое испытание допускается при PN не выше 100 и только если опоры не рассчитаны на заполнение водой, при риске промерзания или когда вода недопустима по среде. Герметичность подтверждаем актом опрессовки.
Читайте по теме: Как устроены испытания и неразрушающий контроль.
Нормативная база
Тот же ГОСТ 32569-2013 (с изм. № 1) задаёт изготовление, монтаж и испытания при расчётном давлении до 320 МПа.
Технологическое оборудование и технологические трубопроводы ведём по СП 75.13330.2011. Требования к теплоизоляции оборудования и трубопроводов берём по СП 61.13330.2012 и проекту.
Ультразвуковой контроль ведём по ГОСТ Р 55724-2013, радиографический назначает проект.
Официальные редакции стандартов смотрите на protect.gost.ru.
Частые вопросы
Можно заказать обвязку по нашей документации?
Да, работаем по вашей документации. Чего не хватает, добираем обмером на месте.
Делаете грязевики под конкретную систему?
Да. Делаем у себя в цехе. Размер и исполнение подбираем по Ду, расходу, давлению, материалу и присоединению.
Можно ли купить грязевик отдельно, без обвязки?
Да. Грязевик заказывают и отдельным изделием, и в составе обвязки. Изготавливаем под параметры системы по вашим чертежам.
С какого объёма берёте заказ?
Берём и серию, и одно изделие. Что считаем изделием, уточняем по ведомости или чертежу.
Какие документы получим на изделие?
Паспорт на изделие, сертификаты на материалы, протоколы контроля и акт опрессовки.
Проверяете швы до отгрузки?
Да. ВИК проходим по каждому шву, УЗК и рентген назначает проект. Узел опрессовываем в цехе.
Берёте монтаж на себя?
Да. Смонтируем сами или отдадим узел под ваш монтаж. Если берём монтаж на себя, отвечаем за изделие и установку по одному договору.
Чем обвязка отличается от монтажа трубопроводов?
Обвязка соединяет аппараты между собой и изготавливается в цехе как готовые узлы. Монтаж трубопроводов ведёт трассу на объекте. Часто делаем оба этапа одним договором.
Как считаете стоимость обвязки?
Цену собираем по чертежам: считаем металл, детали, арматуру, сварку, объём контроля и испытаний. Точную сумму называем после разбора документации.
Нужна обвязка оборудования под ваш объект?
Пришлите чертежи, изометрию или параметры системы. Посчитаем металл, сварку, контроль и сроки, ответим в течение рабочего дня.
