Аспирация — это система, которая забирает пыль и стружку в точке их образования: у станка, у места пересыпки, у ёмкости. Речь о промышленной аспирации, не о медицинской. Запылённый воздух идёт по воздуховодам к циклону и фильтру, очищенный возвращается в цех или выходит наружу через выброс.
От вентиляции она отличается принципом работы. Вентиляция разбавляет воздух в помещении, аспирация убирает пыль у источника, пока та не разошлась по цеху.
Что такое аспирация на производстве
На производстве аспирация объединяет местные отсосы, воздуховоды и очистное оборудование в один тракт. Пыль идёт по тракту к циклону и фильтру. В помещение она не выходит.
В системе пять узлов: местный отсос, воздуховод, циклон или фильтр, вентилятор, выброс.
Местный отсос ставят у источника: кожух или патрубок у зоны резания, укрытие на пересыпке, отсос из верхней зоны силоса, где висит взвесь.
Задача отсоса: поймать пыль в момент выделения.
Воздуховод ведёт запылённый воздух к очистке. Прямые участки и фасонные изделия (отводы, переходы, тройники, конфузоры) делаем под конкретную трассу. От аэродинамики зависит, дотянет ли система до дальних точек.
Циклон осаждает крупную пыль и стружку центробежно, фильтр ловит тонкую фракцию. Улов ссыпается в бункер и выгружается через шлюзовый затвор, без остановки системы.
Вентилятор создаёт разрежение и тянет воздух по трассе. Подбираем по расходу и напору: слабый не даст тяги на дальних точках, переразмеренный жжёт электричество.
Очищенный воздух уходит обратно в цех или наружу через выброс. Систему обслуживают: меняют фильтры, проверяют шиберы и чистят бункер.
Пыль оседает на оборудовании и электрике, попадает в подшипники и систему смазки. Горючая пыль в замкнутом объёме может взорваться. Местный отсос забирает пыль до того, как она разлетится по цеху, и снижает нагрузку на общеобменную вентиляцию.
Нормативная база
Аспирационные системы ведём по СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» (СП 60.13330.2020 на сайте Минстроя). Документ задаёт требования к вентиляции, в том числе к местным отсосам.
Расход воздуха на каждой точке, диаметры и характеристику пыли берём из проекта. Подобрать вентилятор с циклоном и посчитать расход можно на странице аспирация на производстве.
Чем аспирация отличается от вентиляции
Аспирация забирает пыль в точке образования: садится на источник и берёт только воздух из-под укрытия. Общеобменная вентиляция работает с объёмом цеха: подаёт свежий воздух и разбавляет загрязнённый.
| Что сравниваем | Аспирация | Общеобменная вентиляция |
|---|---|---|
| Где работает | У источника: отсос у станка, укрытие пересыпки | По всему объёму помещения |
| Что делает с воздухом | Забирает пыль в точке образования и очищает | Разбавляет загрязнённый воздух притоком |
| Сколько воздуха тянет | Только из-под укрытия | На весь объём цеха |
| Куда девается пыль | В циклон, фильтр и бункер | Уходит с вытяжкой, очистка по проекту |
Разница видна в объёмах. Чтобы разбавить пыль по всему цеху до допустимой концентрации, нужен воздухообмен на весь объём. Аспирация тянет меньше воздуха, но забирает пыль там, где она ещё не разошлась.
Аспирация удаляет воздух из помещения, и этот объём надо восполнить притоком. Приток считают вместе с аспирацией, иначе в цехе появится разрежение: через двери и неплотности пойдёт подсос.
Когда нужна аспирация, а когда хватит вентиляции
- Аспирация нужна, когда пыль идёт от конкретного оборудования: станок, пересыпка, дробилка, смеситель, узел фасовки.
- Аспирация нужна, когда пыль абразивная или горючая: её забирают у источника, не давая подняться в воздух цеха.
- Хватит вентиляции, когда загрязнение распределено по объёму: тепло, влага, газ, испарения без локального источника.
- Часто ставят обе системы: аспирация забирает пыль у источника, общеобменная вентиляция добирает воздухообмен и компенсирует удалённый объём.
Дальше о том, какие схемы собирают из этих узлов.
Какие бывают системы аспирации
По охвату оборудования системы аспирации делят на три схемы: индивидуальную, групповую и централизованную.
Индивидуальная: один отсос на один станок, со своим вентилятором и циклоном. Обычно включается вместе со станком, обслуживать просто. На большой цех такая схема выходит дорого, на каждый станок нужен свой комплект.
Групповая: несколько станков участка в одной сети с общим вентилятором. Оборудования меньше, чем при индивидуальных схемах.
Минус в том, что при отключении одного станка меняется расход на остальных. Нужны шиберы, иначе дальние точки просядут.
Централизованная: одна система на весь цех или корпус, общий циклон и фильтр. Обслуживание в одной точке, но трассы длинные, и балансировка сложнее.
Схему выбирают по числу источников, планировке и расходу воздуха. Для участка из двух-трёх станков хватает групповой схемы, для крупного цеха нужна централизованная. Чем больше точек, тем важнее балансировка: при дисбалансе дальние отсосы перестают тянуть, и пыль идёт в цех.
Что входит в монтаж
Монтаж аспирации идёт по шагам: замеряем на месте, изготавливаем воздуховоды, собираем трассу, крепим опоры и подвесы, ставим оборудование, регулируем шиберы.
- Замер. Смотрим, где стоит оборудование, как пройдёт трасса, где встанут опоры, куда вывести выброс. По замерам уточняем проект и разбиваем трассу на узлы: прямые участки, отводы, тройники, переходы, фланцы.
- Изготовление. Металл режем лазером с точностью 0,1 мм, секции вальцуем и варим в цехе. Нержавейку варим аргонодуговой сваркой с поддувом корня. Секции испытываем на герметичность и отдаём с паспортом, сертификатами на металл и протоколами контроля.
- Сборка. Поднимаем секции на отметку, стыкуем, держим герметичность: подсосы убивают тягу на дальних точках.
- Крепёж. Опоры и подвесы ставим по проекту: они держат массу трассы и не дают ей провиснуть между точками. Вибрацию от вентилятора гасим виброопорами и гибкими вставками.
- Регулировка. Проверяем, сколько воздуха идёт на каждой ветке, и регулируем шиберы: каждый участок должен получать свой расход. После регулировки сдаём систему в работу.
Если цех работает, монтаж разбиваем на этапы и ведём в остановочные окна.
Пусконаладку и балансировку считаем отдельно: в монтаж входят сборка трассы и установка узлов.
Материалы и контроль швов
Материал воздуховода выбирают по среде в потоке, каждый шов проходит контроль: ВИК, при необходимости УЗК и РК.
Для агрессивных сред берём нержавейку 12Х18Н10Т (AISI 321), AISI 304 и AISI 316. Для умеренных сред подойдут 09Г2С и Ст20 с антикоррозийным покрытием.
Абразивную пыль держат толщина стенки и износостойкие вставки: на поворотах металл истирается быстрее, там вставки и ставят. Толщину стенки подбираем по диаметру, разрежению и абразивности пыли.
Все швы проходим ВИК: смотрим форму шва, поры, подрезы, несплавления. УЗК и РК делаем на участках, которые указал проект. Сварщики и технологии аттестованы НАКС.
Металл и контроль задают трудоёмкость. Дальше о том, из чего складывается смета.
Что влияет на цену
На смету влияют семь факторов: метраж воздуховодов, диаметры и сечения, число стыков, расход воздуха, материал, высота монтажа и объём контроля.
| Фактор | Как влияет на смету |
|---|---|
| Метраж воздуховодов | Больше трассы: больше секций, креплений и монтажных часов |
| Диаметры и сечения | Крупные воздуховоды тяжелее: нужна техника, усиленные опоры, больше металла |
| Число стыков и фасонных частей | Каждый отвод, тройник и переход: отдельный узел, сварка и контроль шва |
| Расход воздуха | Задаёт сечения, мощность вентилятора, размер циклона и фильтра |
| Материал | Нержавейка дороже углеродистой стали с покрытием и по металлу, и по сварке |
| Высота и стеснённость | Работа под перекрытием, среди оборудования и на высоте замедляет монтаж |
| Объём контроля | ВИК всех швов плюс УЗК или РК по проекту добавляют время на сдачу |
Цифры по узлам (вентиляторам, циклонам, воздуховодам) есть на странице услуги. Здесь только состав сметы: без метража, диаметров и расхода воздуха любая сумма будет прикидкой.
Сроки зависят от объёма трассы и готовности площадки. Семь факторов объясняют разброс смет. Дальше об объекте, где мы это делали.
Где мы это делали

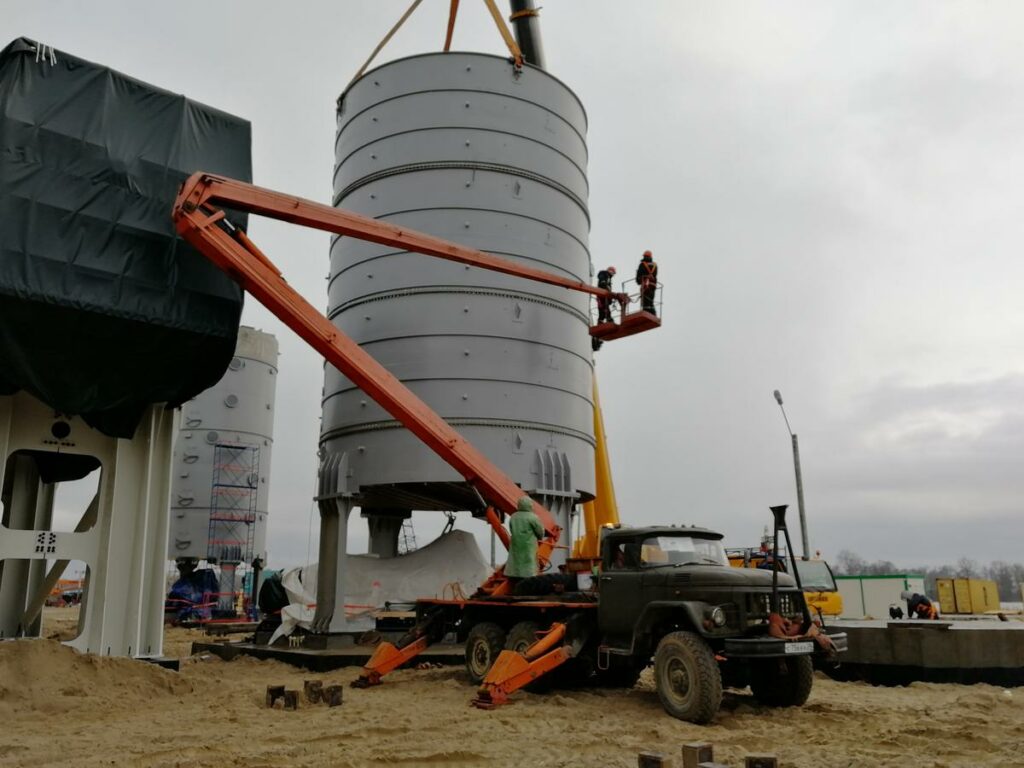

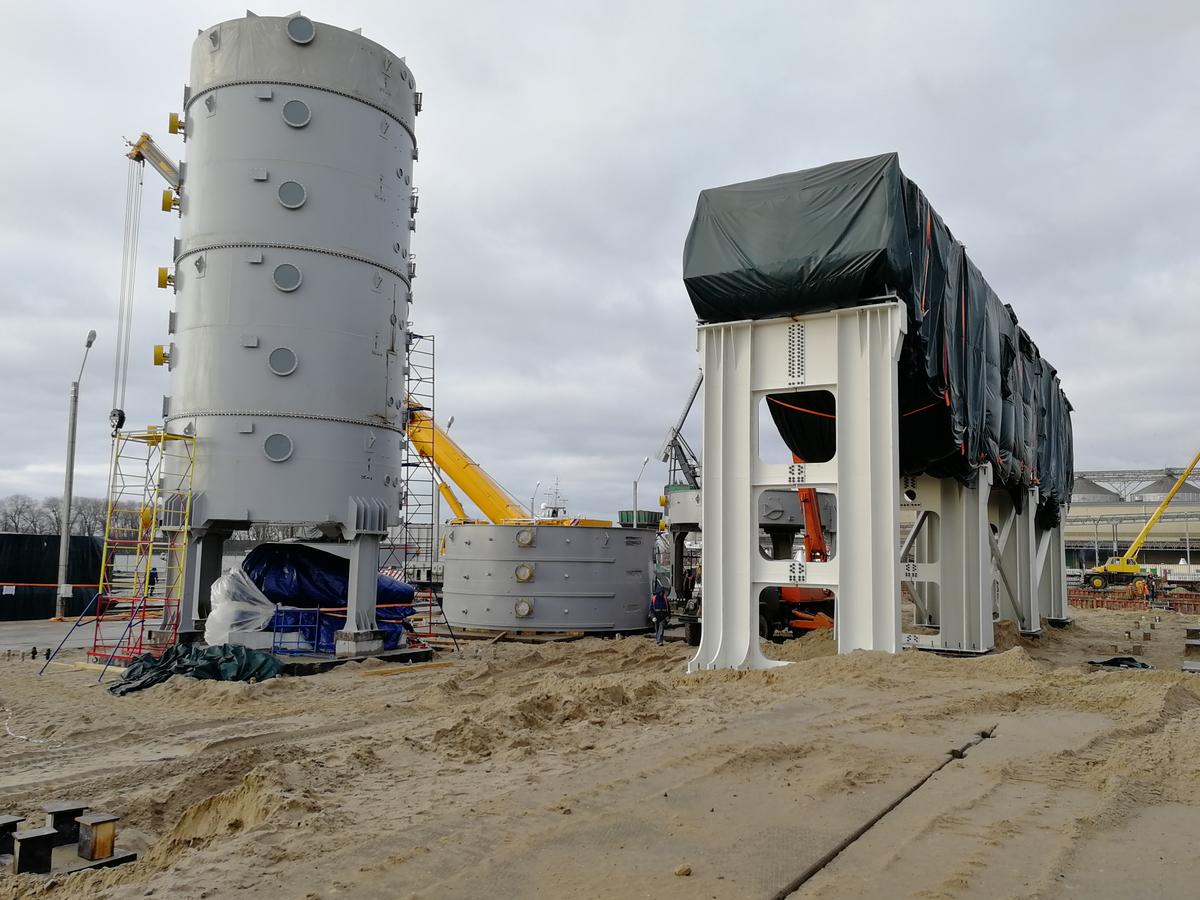

Системы аспирации мы монтировали на Галичском фанерном комбинате в Костромской области. Работы шли с сентября 2021 по май 2022. Монтаж аспирации шёл в общем цикле с установкой технологического оборудования и трубопроводов, электромонтажом. Проектная мощность завода: 125 тыс. м³ фанеры в год, оборудование поставила финская компания RAUTE. Монтаж вели на новом заводе: строительство началось в 2020 году. Пусконаладку провели в январе 2022 года, тогда же на заводе выпустили первые образцы продукции. Состав работ и фотографии есть в карточке объекта: Галичский фанерный комбинат.

Частые вопросы
Что такое аспирация на производстве?
Это система местных отсосов, воздуховодов и очистки: она забирает пыль у источника и ведёт её к циклону и фильтру. Дальше очищенный воздух возвращается в цех или выходит наружу.
Чем аспирация отличается от вентиляции?
Аспирация забирает пыль в точке образования, а вентиляция разбавляет воздух в помещении. Аспирация тянет только воздух из-под укрытия, вентиляция работает на весь объём цеха.
Из чего состоит система аспирации?
Из местного отсоса, воздуховода, циклона или фильтра, вентилятора и выброса. Пыль осаждается в циклоне и фильтре, улов выгружается через бункер и шлюзовый затвор.
Когда нужна аспирация, а когда хватит вентиляции?
Аспирация нужна, когда пыль идёт от конкретного оборудования. Вентиляции хватает, когда загрязнение распределено по объёму: тепло, влага, газ.
Какие бывают системы аспирации?
Три схемы по охвату оборудования: индивидуальная, групповая, централизованная. Индивидуальная ставится на один станок, групповая на участок из нескольких станков, централизованная на весь цех или корпус.
Можно ли смонтировать аспирацию в действующем цехе?
Да. Работы ведём в остановочные окна, чтобы производство не стояло весь срок монтажа. Трассу разбиваем на узлы и собираем по частям.
Сколько стоит монтаж аспирации?
Стоимость считают по проекту: метраж, диаметры, число стыков, расход воздуха, материал, высота монтажа и объём контроля. Цифры по узлам есть на странице услуги.
Нужен ли проект на аспирацию?
Да. Расход воздуха, сечения воздуховодов и оборудование берут из проекта, трассу привязывают к планировке цеха и местам установки станков.
Читайте по теме
- Механическое оборудование: виды, монтаж и цены: что стоит в цехе и как это монтируют.
- Производство и монтаж изоляции трубопроводов: когда трассу утепляют и защищают от коррозии.
- Теплоизоляция оборудования: материалы и монтаж изоляции на аппаратах.
- Испытания трубопроводов и неразрушающий контроль: как проверяют швы и оформляют протоколы.
Пришлите схему аспирации с точками отсоса и расходами воздуха, характеристику пыли и чертежи трассы. Посчитаем объём, стоимость и сроки, ответим в течение рабочего дня.
