Транспортёром называют машину непрерывного действия для сыпучих и штучных грузов. Лента, скребок, шнек и нория ведут груз по разной трассе и с разной нагрузкой. Монтаж ленточного транспортёра и других машин начинают с проекта трассы, замера площадки и данных по грузу.
Четыре типа закрывают почти все задачи на складе, в цехе и на площадке. Выбор зависит от груза, трассы и того, как часто оборудование будут обслуживать.
| Вид | Где работает | Груз | Плюсы и минусы | Монтаж, от |
|---|---|---|---|---|
| Ленточный | Горизонт и пологий наклон | Зерно, песок, щебень, штучные изделия | Длинные трассы, простая лента; пылит, боится абразива | 15 000 ₽/м.п. |
| Скребковый | Горизонт и наклон | Горячий, абразивный, крупнокусковой | Закрытый короб, тянет тяжёлое; изнашиваются цепь и скребки | 25 000 ₽/м.п. |
| Шнековый | Короткая трасса, горизонт и наклон | Пылящий сыпучий: мука, цемент, зерно | Закрытый, без пыли; не любит крупный и липкий груз | 30 000 ₽/м.п. |
| Нория | Вертикаль | Зерно, гранулы, порошки | Компактно, подъём на высоту; изнашиваются ковши и лента | 20 000 ₽/м.п. |
Цены в таблице без НДС и даны как ориентир «от». Итог зависит от длины трассы и условий на объекте.
Как выбрать транспортёр под груз
Начните с груза: кусковой он или пылящий, какой у него размер, температура и абразивность. Лента тянет зерно, песок, щебень и штучные изделия по горизонтали и пологому наклону. Скребок берёт горячие и абразивные материалы, где открытая лента быстро износится. Шнек подаёт пылящий груз на короткой трассе без пыли в цеху. Нория поднимает груз вверх и занимает мало места.
Дальше смотрят на трассу: длину, угол наклона, высоту подъёма и число поворотов. Потом на площадку: есть ли опоры, хватает ли места для привода и обслуживания, какие проёмы в стене или перекрытии. Для пищевых и химических грузов раму и кожух делают из нержавеющей стали, для рядового щебня подойдёт окрашенная чёрная сталь.
Устройство и материалы

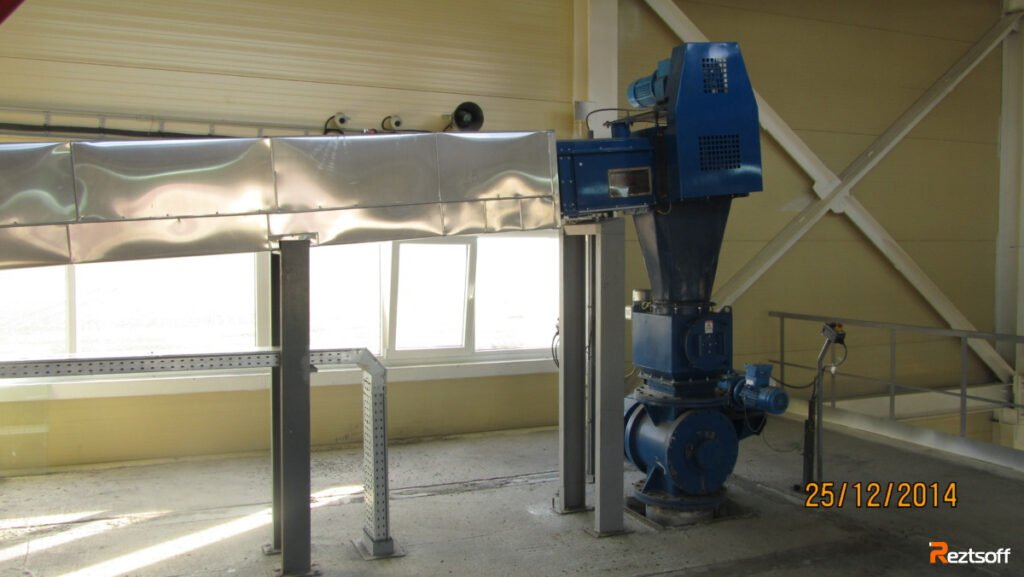

Любой транспортёр состоит из рамы, привода, натяжной станции и рабочего органа. У ленты это барабаны, ролики и сама лента, у скребка цепь со скребками в закрытом коробе, у шнека винт в трубе или жёлобе, у нории ковши на ленте или цепи. Привод ставят через редуктор, рядом монтируют датчики схода ленты, скорости и завала.
Материалы выбирают по грузу. Для зерна, муки и пищевого сырья берут нержавейку и пищевую ленту, для щебня и руды усиленные ролики и защитные футеровки в местах загрузки. Сварные швы рамы и узлы крепления осматривают и проверяют неразрушающим контролем, особенно под бункером и приводом.
Монтаж транспортёра
Работы идут в таком порядке:
- Принимают площадку и опоры, проверяют оси и отметки.
- Ставят раму и опорные конструкции, выставляют по уровню.
- Монтируют привод, натяжную станцию и ограждения.
- Стыкуют ленту или цепь, регулируют натяжение и ход.
- Обвязывают машину с питателем, бункером и соседним оборудованием.
- Проводят холостой пуск, потом пуск под нагрузкой.
Стык ленты и сварные швы проверяют испытаниями и неразрушающим контролем. Общие требования к монтажу технологического оборудования собраны в ГОСТ 24444-87. Установку машин и обвязку ведёт монтаж технологического оборудования: опоры, площадки обслуживания, подключение приводов.
Цена монтажа считается от метра трассы: лента от 15 000 ₽/м.п., скребок от 25 000, шнек от 30 000, нория от 20 000. На итог влияют длина, высота подъёма, свойства груза и условия площадки: стеснённость, этаж, работа краном, ночные смены. Точную смету дают после замера, по схеме трассы.
Обслуживание
Обслуживание начинается с ежесменного осмотра. Проверяют натяжение ленты или цепи, состояние роликов, ковшей и скребков, очищают барабаны от налипшего груза. Редуктор осматривают по регламенту завода: уровень масла, нагрев, шум подшипников. Датчики схода ленты, скорости и завала должны срабатывать, иначе авария остановит всю линию.
Периодически проверяют геометрию рамы и крепление опор: вибрация и осадка площадки ослабляют болты. Изношенные скребки и ковши меняют комплектом, чтобы не гнать перекос. Для пищевых линий добавляют мойку и санитарную обработку по требованиям производства.
Часто задаваемые вопросы
Какой транспортёр выбрать для зерна?
Для длинной горизонтали и пологого подъёма подойдёт ленточный, для вертикальной подачи нория. Шнек берут на короткой закрытой трассе, где важно не пылить.
Какой транспортёр подойдёт для щебня?
Скребковый или ленточный с усиленной лентой и защитой в зоне загрузки. Выбор зависит от крупности куска и абразивности.
Входит ли пусконаладка в монтаж?
Пусконаладку выполняют после сборки: холостой пуск, проверка под нагрузкой, настройка датчиков. В договоре её показывают отдельной строкой или вместе с монтажными работами.
Что прислать для расчёта монтажа?
Схему трассы, описание груза, метраж и фото места установки. Этого хватает для предварительной оценки, точную смету считают после замера.
Какие транспортёры бывают по типу груза?
Сыпучие грузы везут лентой, скребком или шнеком; штучные — лентой и роликами; на подъём ставят норию. Тип выбирают по грузу, трассе и производительности.
Нужна ли пусконаладка после монтажа?
Да. После сборки проверяют натяжение ленты, центровку, работу привода и аварийные остановы, затем сдают под нагрузкой.
Что влияет на цену монтажа
- длина трассы и число поворотов;
- тип и масса оборудования;
- высота подъёма и стеснённость площадки;
- объём работ по опорам и обвязке.
Что прислать для расчёта
- схему трассы и метраж;
- тип транспортёра и массу;
- фото места установки;
- сроки.
