Механическое оборудование: машины и агрегаты, которые передают движение, обрабатывают материал или перемещают груз за счёт механической энергии. К нему относят редукторы, приводные станции, станки, прессы и грузоподъёмные механизмы. Монтаж такого оборудования держится на фундаменте, выверке и подливке. Ошибка в выверке сокращает ресурс подшипников и муфт.
Что относят к механическому оборудованию
Признак простой: узел передаёт вращение, давит, режет или поднимает груз. Редуктор, приводная станция, станок, пресс, кран и лебёдка попадают в эту группу. Насос, теплообменник или ёмкость относят к технологическому оборудованию, хотя монтируют их рядом и в одной обвязке.
Для монтажа механику делят по роли на участке. Приводы и редукторы работают в линии, и для них важна соосность с соседним узлом. Станки, прессы и грузоподъёмные механизмы задают ритм участку, и для них важнее посадка на основание. Ёмкости и аппараты разбираем отдельно, в статье ёмкостное оборудование: виды и монтаж.
Виды и цены
Пять групп оборудования, по которым считаем монтаж. В таблице цены на оборудование без НДС, нижняя граница указана от. Работы по установке считаем отдельно, по объёму.
| Задача | Что делаем при монтаже | Цена от, ₽ без НДС |
|---|---|---|
| Редуктор | Ставим на раму, выверяем, стыкуем с двигателем и приводимым валом | 50 000 ₽/шт |
| Приводная станция | Собираем привод, выставляем оси, проверяем соосность | 20 000 ₽/шт |
| Станок | Ставим на фундамент, выверяем по осям и отметкам, подливаем | 50 000 ₽/шт |
| Грузоподъёмное оборудование | Монтируем механизм и пути, выверяем, проверяем ход | 50 000 ₽/шт |
| Прессовое оборудование | Ставим на фундамент, выверяем, подливаем, готовим к ПНР | 40 000 ₽/т |
На цену влияют масса, число опор, состояние фундамента и длина обвязки. Методику расчёта разобрали в статье сколько стоит монтаж оборудования.
Как устроен типовой агрегат
Агрегат передаёт усилие на основание через раму или станину. Дальше набор повторяется: двигатель, передача, исполнительный орган, смазка, ограждения, пульт. У станка это станина, шпиндель и суппорт, у пресса станина, ползун и стол.
Опорные точки решают всё. Рама собирает вес и крутящий момент, анкеры передают их фундаменту. Перекос рамы тянет за собой соосность, и подшипники получают нагрузку, на которую не рассчитаны. Поэтому сначала выставляют основание, потом навешивают узлы.
Требования к монтажной технологичности задаёт ГОСТ 24444-87.

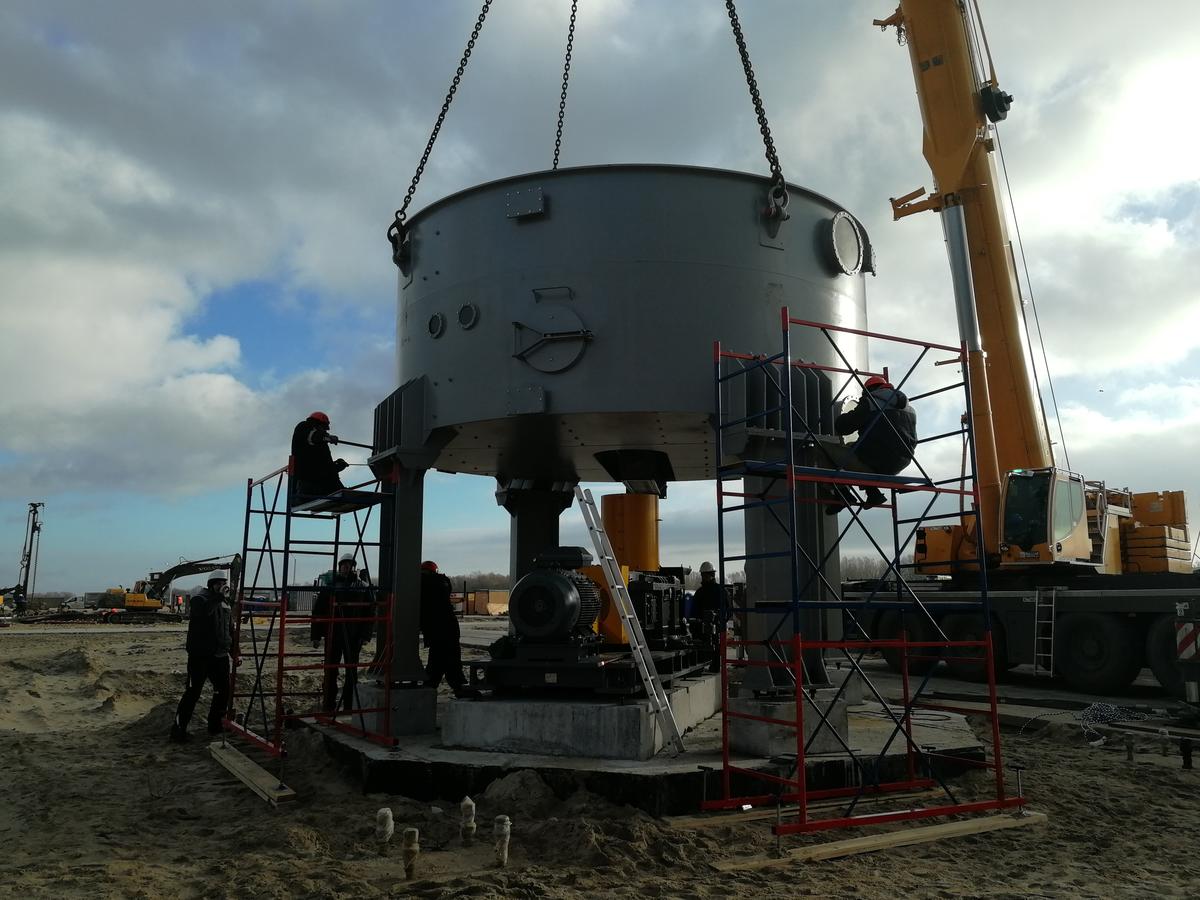

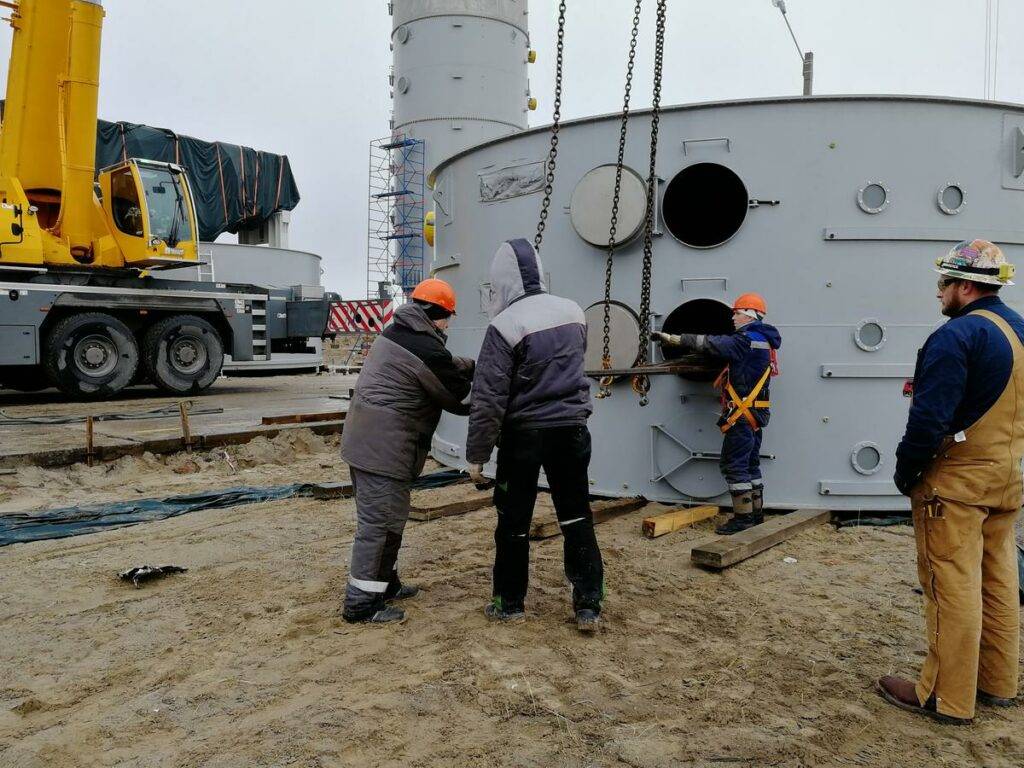

Монтаж механического оборудования
Порядок работ на объекте:
- Принимаем фундамент и место: проверяем размеры, отметки, анкерные болты и проходы для техники.
- Ставим агрегат на опоры или раму, выставляем по осям и высотным отметкам.
- Выверяем горизонталь и соосность с двигателем или приводимым узлом.
- Затягиваем анкеры, подливаем раму, даём подливке набрать прочность.
- Собираем обвязку, ставим ограждения, проверяем вращение вручную.
Соосность проверяем на собранной полумуфте: замеряем радиальный и торцевой зазоры в нескольких положениях вала. Отметки сверяем с проектом до подливки. После схватывания подливки геометрию уже не поправить без демонтажа.
Подливка фиксирует раму после затяжки анкеров и распределяет нагрузку по фундаменту. Обвязку ведём в одном цикле с механикой: трубу тянем от патрубков по месту, изометрии уточняем по факту установки. Смежные работы описаны на странице монтаж технологического оборудования.
Для расчёта пришлите паспорт агрегата, схему установки и фото места. Этого хватает, чтобы оценить фундамент, подъезд и объём обвязки.
Пусконаладка
Пусконаладку начинаем после подливки и сборки обвязки. Проверяем смазку, направление вращения, нагрев подшипников, шум и вибрацию на холостом ходу. Затем гоняем агрегат под нагрузкой и сверяем параметры с паспортом.
Замечания устраняем до сдачи. Если нужны испытания соединений или металлоконструкций, подключаем испытания и неразрушающий контроль.
На приёмке смотрим: агрегат стоит по осям и отметкам, анкеры затянуты, подливка без раковин и трещин, соосность в допуске, ограждения на месте. Вращение проверяем вручную, затем на холостом ходу. Замеры показываем заказчику и прикладываем к акту.
Монтажом механического оборудования занимаемся 20 лет: от редуктора на раме до пресса на фундаменте.
Частые вопросы о механическом оборудовании
Кто проверяет соосность при монтаже?
Соосность проверяет монтажная организация на этапе выверки, до подливки. Замеряем зазоры на полумуфте и показываем результат заказчику.
Подливка входит в монтаж?
Да, если она предусмотрена проектом. Раму подливаем после выверки и затяжки анкеров. Без подливки нагрузка ложится на болты точечно, рама работает хуже.
Сколько длится монтаж?
Срок зависит от массы агрегата, готовности фундамента и объёма обвязки. Называем его после осмотра места и схемы установки.
Нужен ли фундамент под редуктор?
Зависит от компоновки. Редуктор на общей раме крепим анкерами к полу или к раме привода. Под станок и пресс фундамент считают по проекту.
Что входит в пусконаладку?
Проверка смазки, вращения, нагрева и вибрации на холостом ходу, затем работа под нагрузкой. Замечания устраняем до передачи объекта.
Можно ли поставить станок на существующий пол?
Можно, если плита выдержит вес и динамику. Решение принимают по проекту и обследованию основания. Иногда плиту усиливают, иногда делают новый фундамент.
