Ёмкостное оборудование: аппараты с корпусом-сосудом, в которых проводят реакцию, смешивают компоненты или хранят продукт: реакторы, миксеры, рабочие ёмкости. От процесса зависит конструкция: с мешалкой, рубашкой, змеевиком или без них. На площадке такой аппарат ставят на фундамент, выверяют, обвязывают трубопроводами и испытывают до пуска.

Что относится к ёмкостному оборудованию
К ёмкостному оборудованию относят аппараты, где продукт находится в корпусе: реакторы, миксеры, рабочие аппараты, ёмкости для хранения. Объём корпуса служит рабочей зоной процесса, поэтому конструкция зависит от задачи: реакция, смешивание или хранение.
Граница проходит по назначению. В теплообменнике или колонне продукт движется через аппарат, в ёмкости он выдерживается в объёме. Подбор ведут по среде, температуре и давлению, а литраж только одна из характеристик, но не единственная.
Один корпус с разной оснасткой закрывает разные задачи: без мешалки, хранение; с мешалкой, смешивание, с рубашкой, нагрев или охлаждение.
Виды: реакторы, миксеры, рабочие аппараты
Три группы закрывают большинство задач. Различаются они процессом, конструкцией и тем, что важно при монтаже.
| Аппарат | Процесс | Конструкция | Что важно при монтаже | Цена, от |
|---|---|---|---|---|
| Реактор | Химическая реакция | Корпус с рубашкой или змеевиком, мешалка, люк-лаз, патрубки | Выверка корпуса, центровка привода мешалки, герметичность контуров | 50 000 ₽/т |
| Миксер | Смешивание компонентов | Корпус с мешалкой, валом и приводом | Положение вала, крепление привода, доступ к обслуживанию | 60 000 ₽/т |
| Рабочий аппарат | Хранение и подготовка продукта | Корпус с патрубками, люками и опорами | Установка на фундамент или раму, обвязка патрубков | 70 000 ₽/т |
Цены указаны за тонну без НДС, значения «от». Стоимость конкретного аппарата считают по опросному листу и чертежам: масса зависит от объёма, толщины стенки и оснастки.
Устройство аппарата
Основа аппарата, корпус: обечайка, днище и крышка. К корпусу приваривают патрубки для загрузки, слива, дренажа и приборов, люк-лаз для обслуживания, опоры, лапы или юбку.
Внутри ставят мешалку с валом и приводом. Для нагрева или охлаждения на корпусе делают рубашку или змеевик. Съёмные узлы сажают на фланцы, чтобы их можно было снять при ремонте.
Оснастка задаёт требования к монтажу. Аппарат с мешалкой выверяют по валу и приводу, с рубашкой, по герметичности двух контуров, с футеровкой, по сохранности слоя при строповке.
Материалы и изготовление
Материал выбирают по среде. Для нейтральных продуктов подходит углеродистая сталь, для агрессивных и пищевых, нержавеющая. Если среда требует, корпус защищают покрытием или футеровкой.
Изготовление начинают с опросного листа и чертежей: в них среда, объём, температура, давление и требования к обработке поверхности. Дальше идут резка листа, вальцовка обечайки, сварка корпуса и патрубков.
Швы проверяют неразрушающим контролем, корпус испытывают на герметичность до отправки. Как это делают, описано в разделе «Испытания и неразрушающий контроль». Аппарат с горячей средой после монтажа утепляют, технологию смотрите в «Производство и монтаж изоляции».

Монтаж ёмкости: этапы работ
Монтаж начинается до приезда аппарата. Под него готовят фундамент или опорную раму, сверяют размеры и отметки, оставляют проходы для обслуживания.

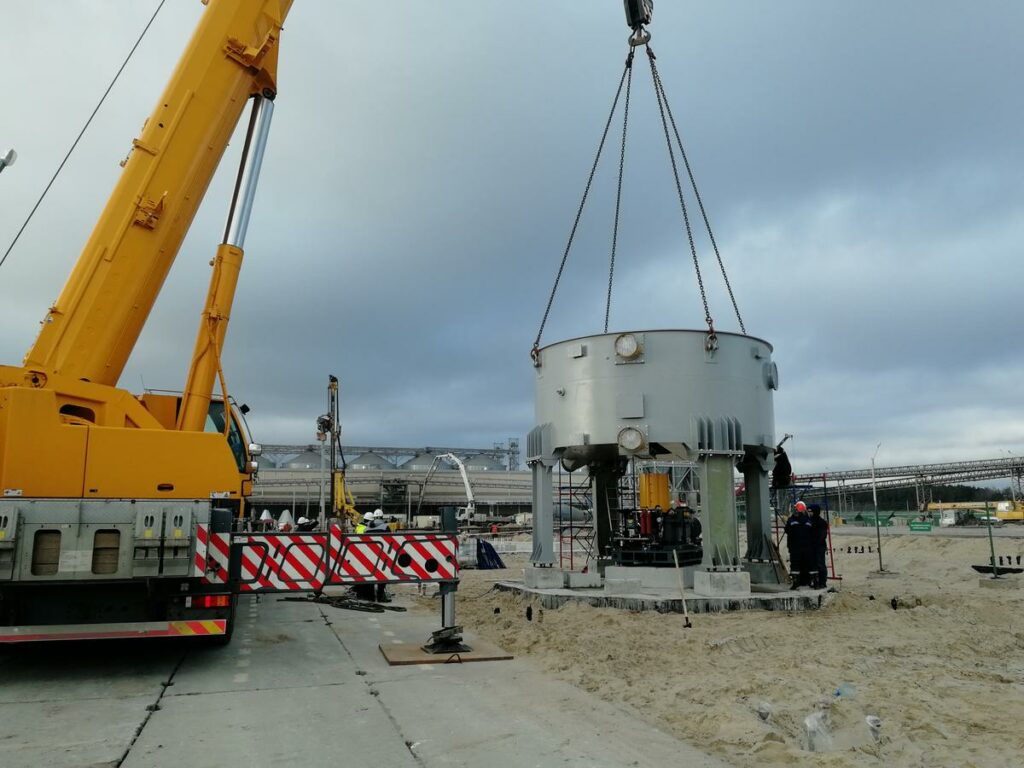

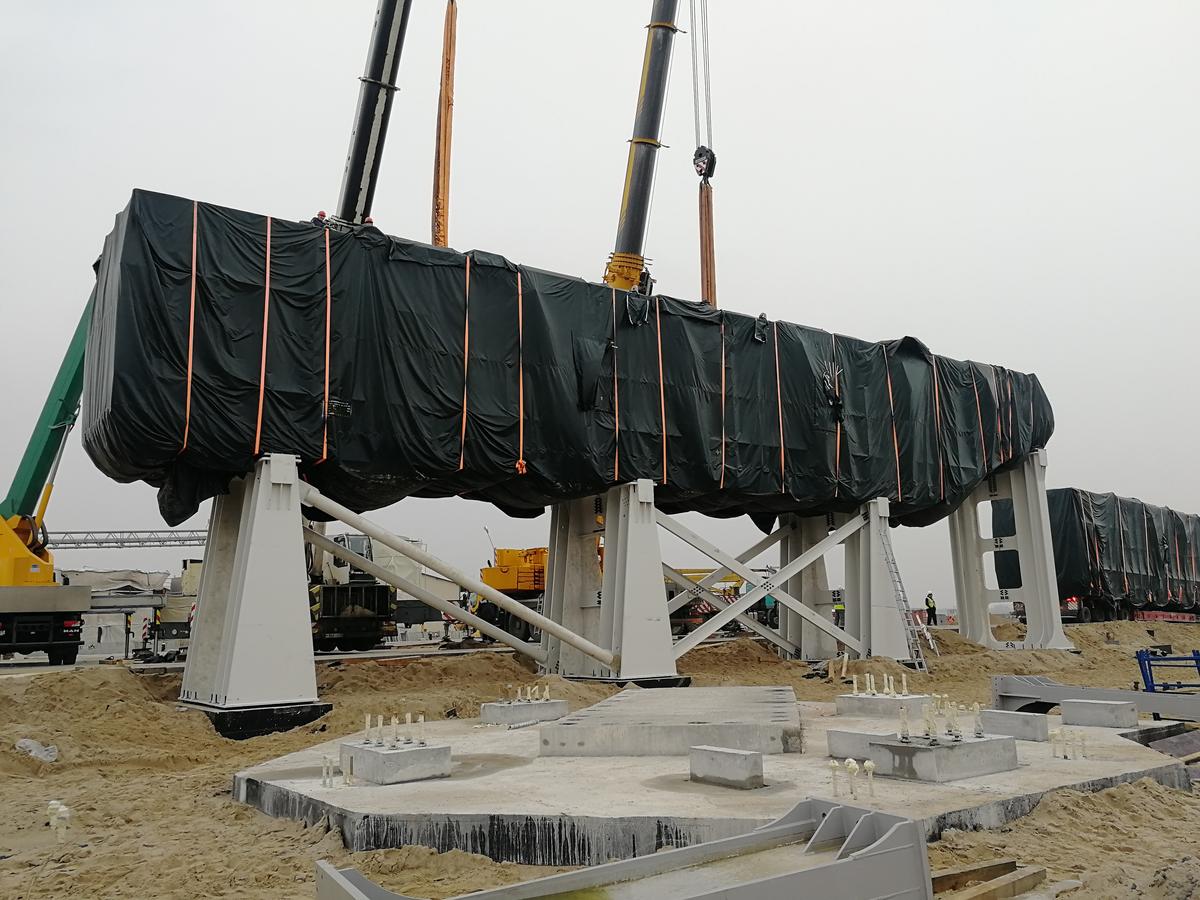

Аппарат подают на площадку, поднимают и ставят по фактическим осям и отметкам. Затем выверяют корпус: проверяют вертикальность; у аппаратов с мешалкой смотрят положение вала и привода. Крепление затягивают после выверки, иначе корпус перекосит.
Обвязку ведут по месту. Размеры снимают с патрубков, трассу собирают от аппарата к соседнему оборудованию, проектные изометрии уточняют по факту. Патрубки тогда сходятся без подгонки, а на пусконаладке не приходится переваривать стыки. Общие требования к монтажу технологического оборудования задаёт ГОСТ 24444-87, работы выполняет цены на монтаж.
Последний этап, испытания. Проверяют герметичность корпуса и стыков, работу привода и мешалки. После этого аппарат выходит на рабочий режим.
Чтобы посчитать ёмкость и монтаж, пришлите опросный лист, данные по среде, объём и чертежи. Если чертежей нет, опишите процесс и требования, конструкцию согласуем. Другие разборы по оборудованию собраны в блоге.
Частые вопросы
Чем реактор отличается от миксера?
Реактор ведёт химический процесс, миксер смешивает компоненты. У обоих есть корпус и мешалка, но реактор считают под среду, температуру и давление, часто с рубашкой или змеевиком. Миксер подбирают под объём и характер смеси.
Испытания входят в монтаж ёмкости?
Да, входят. После установки и обвязки проверяют герметичность корпуса и соединений, прокручивают привод и мешалку. Результаты фиксируют актом.
Как среда влияет на выбор аппарата?
Среда задаёт материал корпуса, покрытие и уплотнения. Для агрессивных продуктов берут нержавеющую сталь или футеровку, для нейтральных хватает углеродистой. От среды зависит и необходимость рубашки.
Сколько стоит ёмкостное оборудование?
Реакторы: от 50 000 ₽/т; миксеры: от 60 000 ₽/т; рабочие аппараты: от 70 000 ₽/т, без НДС. Это строки «от» за тонну; точную цену считают по опросному листу и чертежам. Как устроен монтаж транспортёров, разобрано в отдельной статье.
Какие документы нужны на ёмкостное оборудование?
Паспорт аппарата, сертификаты на металл, протоколы сварных соединений и акт испытаний. Комплект передаём вместе с оборудованием.
Можно ли смонтировать аппарат в действующем цехе?
Да. Работаем в остановочные окна, заранее согласуем подъём, опоры и подключение к действующим сетям.
Ёмкостное оборудование: что прислать для расчёта
Чтобы посчитать изготовление и монтаж, пришлите опросный лист или эскиз: среду, рабочее давление и температуру, объём или размеры аппарата, материал, тип перемешивания и требования к обвязке. Если аппарат уже есть, нужны его паспорт и схема подключения.
- среда, давление, температура;
- объём или габариты, материал корпуса;
- чертёж или эскиз, схема обвязки;
- сроки и место монтажа.
